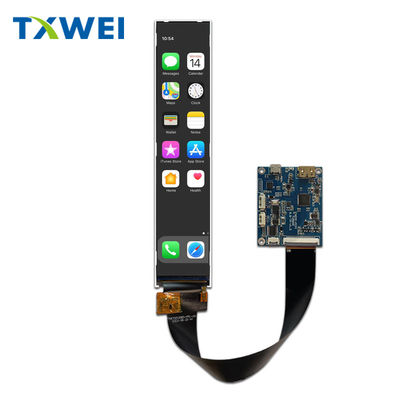

6.9 cali 280*1424 rozdzielczość Full Color TFT LCD Display Module z interfejsem HDMI LCM

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

6.9 cali 280*1424 rozdzielczość Full Color TFT LCD Display Module z interfejsem HDMI LCM

MOQ:	Negotiate
Cena £:	Negotiate
Standardowe Opakowanie:	Cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Dokument

Active area:

33.6(H) X 170.88(V)

Viewing direction:

ALL O’CLOCK

Lumens degrees:

500cd/㎡

Drive element:

TFT Active Matrix

Pixel arrangement:

RGB Stripe

LCD Type:

Normally Black

LCM interface:

Mechanical OutlineSize(W*H*T):

38.2(W) ×181.47(H) ×3.45(T)

Opis produktu

Opis produktu:

Płyta sterownika HDMI jest wszechstronnym i niezbędnym elementem dla zwiększenia funkcjonalności urządzeń wyświetlających.ten produkt zapewnia wyjątkową jakość dźwięku i wideo dzięki możliwościom sterownika dźwięku HDMI.
Jedną z kluczowych cech kabiny sterowników HDMI jest jej kompatybilność z panelami LCD typu Normally Black, co zapewnia płynną integrację z szerokim zakresem wyświetlaczy,umożliwiające spójny i wysokiej jakości wydajnośćNiezależnie od tego, czy chcesz ulepszyć istniejące urządzenie, czy zbudować nowy system wyświetlania, płyta sterowników HDMI oferuje niezawodność i wydajność, których potrzebujesz.
Ta płyta konwersyjna HDMI z zakresem temperatury przechowywania od -30 do +80°C jest zbudowana tak, aby wytrzymać różne warunki środowiskowe, co sprawia, że nadaje się do stosowania w różnych warunkach.Wyroby z tworzyw sztucznych, można polegać na trwałości i odporności płyty sterowników HDMI, aby zapewnić stałą wydajność.
Płyta sterowania HDMI obsługuje kierunek widzenia ALL O?? CLOCK, zapewniając optymalizację wyjścia wyświetlacza do widzenia z różnych kątów.Ta wszechstronność sprawia, że jest idealny do zastosowań, w których wyświetlacz może być oglądany z różnych pozycji, zapewniając wyraźny i wyraźny obraz niezależnie od kąta widzenia.
Korzystając z układu pikseli paska RGB, HDMI Driver Board zapewnia żywą i dokładną reprezentację kolorów, zwiększając wrażenia wizualne dla użytkowników.lub grafiki, produkt ten zapewnia ostre i szczegółowe obrazy z prawdziwymi kolorami, co czyni go idealnym do zastosowań multimedialnych.
Wykorzystując interfejs LCM HDMI, HDMI Driver Board umożliwia bezproblemową łączność z szerokim zakresem urządzeń, umożliwiając łatwą integrację z istniejącymi konfiguracjami wyświetlaczy.Z obsługą wejścia HDMI, ta płyta konwersji ułatwia połączenie różnych źródeł multimediów z wyświetlaczem, zapewniając bezproblemowe rozwiązanie dla transmisji audio i wideo.
Podsumowując, płyta sterownika HDMI jest niezbędnym elementem dla zwiększenia możliwości audio i wideo urządzeń wyświetleniowych.szeroki zakres temperatury przechowywaniaWykorzystując elastyczny kierunek widzenia, układ pikseli w pasku RGB i interfejs HDMI LCM, produkt ten oferuje wydajność i niezawodność potrzebne do aplikacji wyświetlających.Uaktualnij systemy wyświetlania za pomocą HDMI Driver Board i z łatwością doświadcz najwyższej jakości dźwięku i wideo.

Dostosowanie:

Usługi dostosowywania produktu do płyty sterowników HDMI:

Nazwa marki: TXWEI

Numer modelu: TXW700120B0-HDMI

Miejsce pochodzenia: Shenzhen

Certyfikacja: CE ROHS FCC

Minimalna ilość zamówienia: negocjować

Cena: negocjacja

Opakowanie: karton

Czas dostawy: 16

Warunki płatności: L/C TT D/P

Zapewnienie: 10000 sztuk

napięcie: 5V

Interfejs LCM: HDMI

Obszar aktywny: 33.6 ((H) X 170.88 ((V)

Pixel Pitch (W*H): 0,1432 ((H) X 0,1432 ((V)

Temperatura przechowywania: -30+80°C

Rysunki produktu

6.9 cali 280*1424 rozdzielczość Full Color TFT LCD Display Module z interfejsem HDMI LCM 0

Rysunki HDMI

6.9 cali 280*1424 rozdzielczość Full Color TFT LCD Display Module z interfejsem HDMI LCM 1

Opis funkcji modułu

Numer PIN.	Symbol	LCMFunkcjonalne	Uwaga:
1	GND	Na ziemię.
2	NC	Brak połączenia.
3	LEDA	Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
4	LEDA	Zapewnienie zasilania dla wejścia anodowego podświetlenia LED.
5	NC	Brak połączenia.
6	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
7	LEDK	Zasilanie końcowe katody wejściowej oświetlenia tylnego.
8	NC	Brak połączenia.
9	GND	Na ziemię.
10	NC	Brak połączenia.
11	NC	Brak połączenia.
12	NC	Brak połączenia.
13	NC	Brak połączenia.
14	NC	Brak połączenia.
15	NC	Brak połączenia.
16	NC	Brak połączenia.
17	GND	Na ziemię.
18	NC	Brak połączenia.
19	GND	Na ziemię.
20	GND	Na ziemię.
21	Zresetowanie	Zresetuj gniazdo wejściowe sygnału.
22	VDD	Zasilanie LCD.
23	STBYB	W trybie gotowości, normalnie pociągnięty wysoko. STBYB =/1/, Normalne działanie STBYB =/0/, Wprowadź tryb gotowości w celu oszczędności energii.
24	NC	Brak połączenia.
25	GND	Na ziemię.
26	D0P	Pozytywna biegunowość danych różnicowych niskiego napięcia 0
27	D0N	Polaryzacja ujemna danych różnicowych niskiego napięcia 0
28	GND	Na ziemię.
29	D1P	Pozytywna biegunowość sygnału różnicowego niskiego napięcia 1
30	D1N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 1
31	GND	Na ziemię.
32	CLKP	Pozytywna biegunowość sygnału zegarowego różnicowego niskiego napięcia
33	CLKN	Polaryzacja ujemna sygnału zegarowego różnicowego niskiego napięcia
34	GND	Na ziemię.
35	D2P	Pozytywna biegunowość sygnału różnicowego niskiego napięcia 2
36	D2N	Polaryzacja ujemna sygnału różnicowego niskiego napięcia 2
37	GND	Na ziemię.
38	D3P	Pozytywna biegunowość danych różnicowych niskiego napięcia3 sygnał
39	D3N	Polaryzacja ujemna danych różnicowych niskiego napięcia3sygnał
40	GND	Na ziemię.

Wsparcie i usługi:

Wsparcie techniczne produktu i usługi dla produktu HDMI Driver Board obejmują:

- Pomoc w rozwiązywaniu problemów z sprzętem i oprogramowaniem związanych z płyta sterowników HDMI
- Wytyczne dotyczące montażu, konfiguracji i konfiguracji deski
- Aktualizacje oprogramowania i informacje o kompatybilności
- Informacje dotyczące gwarancji i wsparcie w przypadku wad produktu
- Podręczniki użytkownika i dokumentacja w celu odniesienia i pomocy

Znaków:
