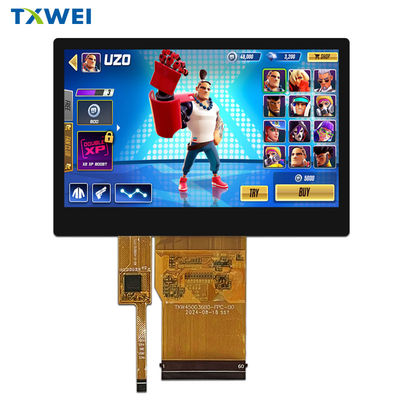

4,5-calowy kolorowy moduł LCD 1920*1080, wyświetlacz, interfejs LVDS, pojemnościowy panel dotykowy

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

4,5-calowy kolorowy moduł LCD 1920*1080, wyświetlacz, interfejs LVDS, pojemnościowy panel dotykowy

MOQ:	Negotiate
Cena £:	Negotiate
Standardowe Opakowanie:	Cardboard
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Model Number

TXW450036B0-LA

Dokument

Napięcie podświetlenia:

16.8-19.2 V.

Liczba pinów Lcm:

60pin

Wielkość:

4,45 cala

Rozstaw pikseli (szer.*wys.):

0,0513*0,0513

Liczba pikseli:

1920*3RGB(wys.)X1080(pion.)

Interfejs LCM:

Interfejs 8 -bitowy LVDS

Obszar aktywny:

98,5(wys.) * 55,4(pion.)

Podkreślić:

4 5-calowy pojemnościowy panel dotykowy LCD

Wyświetlacz modułu LCD 1920*1080

Opis produktu

TXW450036B0-LA: 4,45-calowy ekran dotykowy o wysokiej rozdzielczości, zdolny do demonstracji zastosowań w wielu scenariuszach

TXW450036B0-LA ma rozdzielczość Full HD 1920 × 1080, w połączeniu ze współczynnikiem ekranu 16:9, prezentując delikatne i wciągające wrażenia wizualne. Przy napięciu podświetlenia 16,8-19,2 V, 18 diod LED zapewnia wysoką jasność 800 nitów, nie bojąc się silnego światła i wciąż zachowując przejrzystość. Jego wysoka 72% gama kolorów sprawia, że kolory są bardziej żywe i realistyczne, dokładnie prezentując zarówno grafikę gier, jak i profesjonalne obrazy.
Przyjęcie technologii pełnego widoku IPS w celu uzyskania wyraźnego wyświetlania we wszystkich kierunkach, w połączeniu ze strukturą dotykową G+FF i chipem dotykowym ST1633I, wysoką czułością i szybką reakcją, obsługą interfejsu IIC, prostym i wydajnym. Proces pełnej laminacji OCA i osłona ze szkła hartowanego Asahi Glass nie tylko sprawiają, że ekran jest wytrzymały i odporny na zużycie, ale także optymalizują efekt optyczny, redukując odbicia i odblaski.

Usługi dostosowywania produktów dla przemysłowego panelu dotykowego:

Nazwa marki: TXWEI

Numer modelu: TXW450036B0-LA

Miejsce pochodzenia: Shenzhen

Certyfikacja: CE ROHS FCC

Minimalna ilość zamówienia: Do negocjacji

Cena: Do negocjacji

Szczegóły dotyczące opakowania: Karton

Czas dostawy: 16

Warunki płatności: L/C TT D/P

Zdolność dostaw: 10000 sztuk

Liczba pinów LCM: 60 pinów

Rozstaw pikseli (W*H): 0,0513*0,0513

Liczba pikseli: 1920*3RGB(H)X1080(V)

Napięcie podświetlenia: 16,8-19,2 V

Interfejs LCM: Interfejs LVDS 8 bitów

Słowa kluczowe: Przemysłowy panel dotykowy, Przemysłowy ekran dotykowy, Interaktywny panel dotykowy

4,5-calowy kolorowy moduł LCD 1920*1080, wyświetlacz, interfejs LVDS, pojemnościowy panel dotykowy 0

Adaptacja do wielu scenariuszy, szerokie zastosowanie

W konsolach do gier, zapewnia wciągający efekt wizualny dzięki wysokiej rozdzielczości, wysokiej jasności i szerokiej gamie kolorów;
W dziedzinie edukacji, pełna perspektywa i czuły dotyk wspomagają interaktywną naukę;
W bezpieczeństwie przemysłowym, wysoka jasność, wysoka gama kolorów i szeroki zakres temperatur zapewniają precyzyjne monitorowanie;
W sprzęcie medycznym, wyświetlacz o wysokiej rozdzielczości i niezawodna wydajność wspomagają dokładną diagnozę;
W urządzeniach samochodowych, wyświetlacz o wysokiej jasności w silnym świetle i stabilna praca w niskich temperaturach zwiększają bezpieczeństwo jazdy.

Opis funkcji modułu

Pin nr.	Symbol	LCMFunkcjonalny	Uwagi
1	GND	Masa zasilania
2	GND	Masa zasilania
3	NC	Brak połączenia.
4	VCC 3,3 V	Zasilanie dla LCD.
5	VCC 3,3 V	Zasilanie dla LCD.
6	NC	Brak połączenia.
7	STBYB	Tryb czuwania, normalnie podciągnięty do góry. STBYB = “1”, Normalna praca STBYB = “0”, Wejdź w tryb czuwania w celu oszczędzania energii.
8	RESET 3,3 V	Pin wejściowy sygnału resetowania.
9	VSP 5,8 V	Zewnętrzne napięcie wejściowe
10	VSN -5,8 V	Zewnętrzne napięcie wejściowe
11	U/D	Kontrola skanowania w górę lub w dół. Zazwyczaj podciągnięty do dołu.
12	R/L	Kontrola sekwencji w prawo lub w lewo. Zazwyczaj podciągnięty do góry.
13	GND	Masa zasilania
14	SPI-CS	Sygnał wyboru układul(SPI).
15	I2C-SCL	Sygnał zegara szeregowego(I2C).
16	I2C-SDA	Pin wejścia/wyjścia danych szeregowych(I2C).
17	ERR	Pin wyjściowy do wykrywania błędów. "Hi-z" : brak wykrytego błędu (wewnętrzne podciągnięcie do góry) Pozostaw ten pin otwarty.
18	VGH	Brak połączenia.
19	VGL	Brak połączenia.
20	NC	Brak połączenia.
21	VDD-OTP	Zasilanie dla obwodu OTP
22	NC	Brak połączenia.
23	SP-SCL	Sygnał zegara szeregowego(SPI).
24	SP-SDAI	Pin wejścia/wyjścia danych szeregowych(SPI).
25	SP-SDAO	Pin wyjścia danych szeregowych(SPI).
26	ROM	Ponowne ładowanie MTP co 30 klatek: ‘H’: Włącz automatyczne ponowne ładowanie MTP ‘L’: Wyłącz automatyczne ponowne ładowanie MTP Zewnętrzne podciągnięcie do góry.
27	NC	Brak połączenia.
28	GND	Masa zasilania
29	OLV0N	Ujemne wejścia danych różnicowych LVDS 0(ODD)
30	OLV0P	Dodatnie wejścia danych różnicowych LVDS 0(ODD)
31	GND	Masa zasilania
32	OLV1N	Ujemne wejścia danych różnicowych LVDS 1(ODD)
33	OLV1P	Dodatnie wejścia danych różnicowych LVDS 1(ODD)
34	GND	Masa zasilania
35	OLVCLKN	Ujemne wejścia zegara różnicowego LVDS(ODD)
36	OLVCLKP	Dodatnie wejścia zegara różnicowego LVDS(ODD)
37	GND	Masa zasilania
38	OLV2N	Ujemne wejścia danych różnicowych LVDS 2(ODD)
39	OLV2P	Dodatnie wejścia danych różnicowych LVDS 2(ODD)
40	GND	Masa zasilania
41	OLV3N	Ujemne wejścia danych różnicowych LVDS 3(ODD)
42	OLV3P	Dodatnie wejścia danych różnicowych LVDS 3(ODD)
43	GND	Masa zasilania
44	ELV0N	Ujemne wejścia danych różnicowych LVDS 0(EVEN)
45	ELV0P	Dodatnie wejścia danych różnicowych LVDS 0(EVEN)
46	GND	Masa zasilania
47	ELV1N	Ujemne wejścia danych różnicowych LVDS 1(EVEN)
48	ELV1P	Dodatnie wejścia danych różnicowych LVDS 1(EVEN)
49	GND	Masa zasilania
50	ELVCLKN	Ujemne wejścia zegara różnicowego LVDS(EVEN)
51	ELVCLKP	Dodatnie wejścia zegara różnicowego LVDS(EVEN)
52	GND	Masa zasilania
53	ELV2N	Ujemne wejścia danych różnicowych LVDS 2(EVEN)
54	ELV2P	Dodatnie wejścia danych różnicowych LVDS 2(EVEN)
55	GND	Masa zasilania
56	ELV3N	Ujemne wejścia danych różnicowych LVDS 3(EVEN)
57	ELV3P	Dodatnie wejścia danych różnicowych LVDS 3(EVEN)
58	GND	Masa zasilania
59	LEDK	Zasilanie dla zacisku wejściowego katody podświetlenia.
60	LEDA	Zasilanie dla wejścia anody podświetlenia LED.

RElement testu niezawodności

Nr	Element testu	Warunek testu	Uwagi
1	Wysoka temperatura. Przechowywanie	+80°C / 96H	1. Test funkcjonalny jest OK. Brak segmentu, zwarcie, niewyraźny segment brak wyświetlania, nieprawidłowe wyświetlanie i wyciek ciekłego kryształu są niedozwolone. 2. Brak niskiej pęcherzyków temperatury, luźne uszczelnienie końcowe i upadek, tęcza ramy.
2	Niska temperatura. Przechowywanie	-30°C / 96H
3	Wysoka temperatura. Praca	+70°C / 96H
4	Niska temperatura. Praca	-20°C / 96H
5	Przechowywanie w wysokiej temperaturze / wilgotności	60°C x 90%RH /96H
6	Wstrząs termiczny i zimny	Stan statyczny, -20°C(30min) ~70°C (30min),10 cykli

Tianxianwei Technology zapewnia pełne wsparcie techniczne i kompleksowe wsparcie posprzedażowe dla TXW450036B0-LA z profesjonalnym zespołem badawczo-rozwojowym, pierwszorzędową kontrolą produkcji i 99,7% wskaźnikiem wydajności wysyłki. Wybór TXW450036B0-LA oznacza wybór niezawodnej jakości i profesjonalnej obsługi, zapoczątkowując nową erę dotykowego sterowania o wysokiej rozdzielczości dla inteligentnych urządzeń.
