Wysoki zakres kolorów Wysoka jasność Ekran LCD dotykowy 10,4-calowy 1024*768 LVDS szeroka temperatura

Opis produktu:

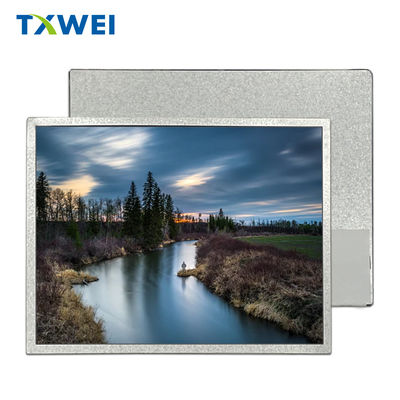

TXW104001N0 to 10,4-calowy wyświetlacz LCD TFT klasy przemysłowej, niezależnie opracowany przez Shenzhen Tianxianwei Technology Co., Ltd. Wykorzystuje konstrukcję w standardowym formacie 4:3 i jest wyposażony w panel IPS o wysokiej rozdzielczości 1024 × 768 (XGA) o jasności 400 nitów. Jest to wysoce niezawodne rozwiązanie wyświetlania, specjalnie zaprojektowane do trudnych warunków przemysłowych.

Klasyczny format 4:3, rozdzielczość 1024 × 768 i rozstaw pikseli 0,2055 mm zapewniają, że znaki, przebiegi i obrazy pozostają ostre i wyraźne w obszarze wyświetlania 210,432 × 157,824 mm.
Ultra-cienka konstrukcja 228,4 × 174,5 × 5,9 mm, która jest o 30% cieńsza niż produkty 12,1-calowe, może być łatwo osadzona w kompaktowych scenariuszach, takich jak konsole centralne samochodów, urządzenia przenośne, tablety medyczne i naziemne stacje dronów.

Pełny kąt widzenia IPS: naprawdę brak martwych punktów
Pełne pole widzenia ALL O'CLOCK 178 °/178 ° zapewnia stałe nasycenie kolorów i kontrast dla inżynierów podczas konserwacji szaf, konsultacji lekarzy i mrużenia oczu kierowców podczas nawigacji, żegnając się z niezręcznym "ekranem yin-yang" ekranów TN.

Wysoka jasność 400 nitów + podświetlenie o szerokim zakresie temperatur
32 diody LED o wysokiej wydajności, napęd prądu stałego 160 mA, ciśnienie wsteczne 27 V, zapewniające równomierną jasność 400 nitów; Temperatura pracy wynosi -20 ℃~+70 ℃, a temperatura przechowywania -30 ℃~+70 ℃. Może nieprzerwanie i stabilnie emitować niezależnie od zimnych nocy na północy lub wysokich temperatur w kabinie.

LVDS 30 Pin: Wysoka stabilność prędkości, plug and play
Różnicowy sygnał przeciwzakłóceniowy, jednorazowe blokowanie gniazda 30 pin, zmniejszające złożoność okablowania; Obsługuje przełączanie głębi kolorów 6-bitowych/8-bitowych, kompatybilny z głównymi płytami sterowników ARM, x86 i FPGA, skracając ogólny cykl rozwoju.
5, Standard Tianxianwei za wskaźnikiem wydajności 99,7%
Od czystego pomieszczenia klasy 1000, przez potrójne testy AOI+starzenie+wibracje, po 24-godzinną reakcję posprzedażną, Tianxianwei Technology ustawiła pewność "zerowej naprawy" dla każdego TXW104001N0 z 99,7% wskaźnikiem wydajności wysyłki.

Dostosowywanie:

Usługi dostosowywania produktów dla modułu LCD TFT:

Nazwa marki: TXWEI

Numer modelu: TXW104001N0

Miejsce pochodzenia: Shenzhen

Certyfikacja: CE ROHS FCC

Minimalna ilość zamówienia: Do negocjacji

Cena: Do negocjacji

Szczegóły pakowania: Karton

Czas dostawy: 16

Warunki płatności: L/C TT D/P

Zdolność dostaw: 10000 sztuk

Rozmiar: 10,4 cala

Rozmiar obrysu mechanicznego (szer.*wys.*gł.): 228,4*174,5*5,9

Liczba pinów Lcm: 30pin

Aktywny obszar: 210,432(H) * 157,824(V)

Kierunek widzenia: ALL O’CLOCK

Parametry techniczne:

Kluczowe parametry techniczne
Typ panelu: twardy ekran IPS (tryb normalnie czarny)
Efektywny obszar wyświetlania: 210,432 × 157,824 mm
Struktura pikseli: układ pasków RGB
Odstępy między pikselami: 0,2055 mm
Kąt widzenia: All O'CLOCK

Wydajność optyczna
Jasność: 400 cd/m ²
Współczynnik kontrastu: 800:1 (wartość typowa)
Gama kolorów: 72% NTSC (wartość typowa)

Charakterystyka elektryczna
Metoda napędu: matryca aktywna TFT
Typ interfejsu: LVDS 30PIN
System podświetlenia: 32 tablice LED
Napięcie podświetlenia: 27V DC
Prąd podświetlenia: 160mA
Charakterystyka mechaniczna
Wymiary: 228,4 × 174,5 × 5,9 mm
Obróbka powierzchni: obróbka utwardzająca antyrefleksyjna
Metoda instalacji: Mocowanie przedniej ramy (dostarczone standardowe otwory montażowe)

Adaptacja do środowiska
Temperatura pracy: -20 ℃~+70 ℃
Temperatura przechowywania: -30 ℃~+70 ℃
Odporność na wstrząsy: 5-500Hz/5G (zgodne ze standardem IEC60068-2-6)

Doskonała wydajność wyświetlania
Technologia IPS zapewnia brak przekłamań kolorów pod kątem pełnego widzenia 178 °
Wysoka jasność 400 nitów spełnia potrzeby różnych środowisk oświetleniowych w pomieszczeniach i na zewnątrz
Rozdzielczość 1024 × 768 zapewnia delikatne efekty wyświetlania

Niezawodność klasy przemysłowej
Konstrukcja o szerokim zakresie temperatur odpowiednia do ekstremalnych warunków pracy
Wzmocnij odporność na uderzenia i odporność na zarysowania powierzchni szklanej
Średni czas między awariami (MTBF)>50000 godzin

Zoptymalizowana konstrukcja zasilania
Wydajny system podświetlenia LED o poborze mocy zaledwie 4,32 W
Obsługuje ściemnianie PWM (100-10kHz)
Konstrukcja o niskiej emisji zakłóceń elektromagnetycznych

Gdy przestrzeń jest skompresowana do ekstremum, wydajność nie może być zagrożona. TXW104001N0, ze swoim wykwintnym 10,4-calowym korpusem, jest wyposażony w 178 ° łatwości, ostrość 400 nitów i 99,7% niezawodności. To nie tylko ekran wyświetlacza, ale także zaufana "druga para oczu" dla inżynierów, lekarzy, żołnierzy i kierowców - pozwalając profesjonalistom na powiększanie nieskończonych możliwości w mniejszym polu widzenia.
