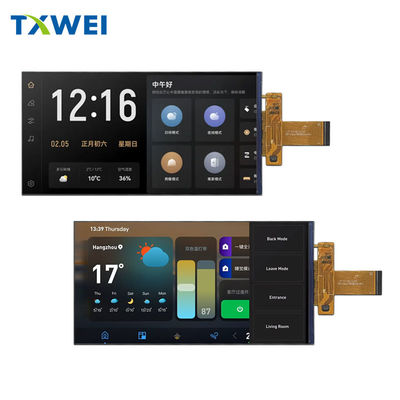

7-calowy ekran TFT LCD MIPI ekran wysokiej rozdzielczości 720*1440 LCD wyświetlacz IPS panel domowy inteligentny ekran kolorowy

Przegląd kluczowych parametrów TXW700185B0

Przekątna ekranu wynosi 6,9 cala, a ogólny kształt modułu to 80,21 mm szerokości, 162,34 mm wysokości i 2,22 mm grubości;

Efektywny obszar wyświetlania wynosi 78,02 mm × 156,04 mm, co odpowiada 720 pikselom w poziomie i 1440 pikselom w pionie.

Każdy poziomy piksel jest dalej dzielony na trzy subpiksele: czerwony, zielony i niebieski. Dlatego łączna liczba sub

pikseli wynosi 720 × 3 × 1440. Odstęp pikseli wynosi 0,10836 mm × 0,10836 mm, a układ pikseli jest klasyczny

Pionowy pasek RGB.

Tryb LCD to zazwyczaj czarny typ transmisji, sterowany aktywną matrycą TFT; Kierunki w górę, w dół, w lewo i w prawo mogą być dowolne

osiągnąć kąt widzenia 85°, a współczynnik kontrastu jest większy niż 1000:1 przy dodatnim kącie widzenia. Układ scalony sterownika

wykorzystuje Sitronix GC9703C z 4-torowym interfejsem MIPI DSI i obsługuje do 16,7 mln kolorów programowego wyboru kolorów.

Część podświetlająca wykorzystuje 16 białych diod LED o strukturze światła krawędziowego; Pojedyncza dioda LED ma napięcie przewodzenia od 22,4 V do 26,4 V

przy prądzie 40 mA, typowej całkowitej jasności 300 cd/m² i minimalnej gwarantowanej jasności 250 cd/m².

Jednorodność jasności wynosi ≥ 75%, a żywotność diody LED wynosi 30 000 godzin (kończąc przy 20 mA i redukcji jasności o 50%).

Zasilanie DC jest podzielone na dwa kanały: VCI zapewnia analogowe i DC-DC, z zakresem napięcia od 2,8 V do 3,3 V, typowo

3,3 V; IOVCC zapewnia cyfrowe wejścia/wyjścia z dostępnymi napięciami od 1,8 V do 3,3 V, typowo 3,3 V. Moduł działa w temperaturach

w zakresie od -20 ℃ do +70 ℃, przy temperaturach przechowywania od -30 ℃ do +80 ℃ i maksymalnej wilgotności względnej 90% RH.

Niski poziom pinu resetowania jest skuteczny, a minimalna szerokość impulsu wynosi 10 µs. Po zwolnieniu RESETu wysłanie polecenia zajmuje 15 ms.

W przypadku resetu z trybu Sleep Out, polecenie Sleep Out nie może zostać wysłane w ciągu 120 ms. Obsługuje pin ściemniania podświetlenia PWM

Bezstopniowa regulacja jasności 0% -100%. Całkowita długość FPC wynosi 44,57 mm, powierzchnia złotego palca wynosi 14,5 mm, rozstaw

pomiędzy 30 kołkami wynosi 0,5 mm, grubość zbrojenia końcowego wynosi 0,1 mm, a promień gięcia można wielokrotnie zginać 10 razy

bez pęknięć w promieniu 2 mm.

Należy zmierzyć i podać masę całej maszyny. Zaleca się umieszczenie każdej strony panelu dotykowego

okno powinno być od 0,3 mm do 0,5 mm większe niż efektywna powierzchnia modułu, aby zapewnić wystarczający margines dopasowania. Wszystkie materiały i procesy są zgodne

z wymaganiami RoHS dotyczącymi zawartości ołowiu.

TXW700185B0 z wąską ramką o przekątnej 6,9 cala, pełnym kątem widzenia, wysoką jasnością, szerokim zakresem temperatur i szybkim interfejsem MIPI,

został szczegółowo zaprojektowany i zaimportowany do następujących scenariuszy:

☛ W inteligentnym kokpicie samochodu: ekran informacyjny centralnego sterowania, ekran rozrywki dla pasażerów, wyświetlacz w tylnym zagłówku, 360°

terminal widoku przestrzennego.
☛ Jazda na dwóch/trzech kołach: wysokiej klasy tablica przyrządów do motocykli elektrycznych, nowe centralne sterowanie skuterem elektrycznym, wspólne

ekran nawigacji roweru elektrycznego.
☛ Przemysłowy komputer przenośny: moduł zbierający dane PDA, skaner kodów kreskowych, kamera termowizyjna na podczerwień, tablet przemysłowy przeciwwybuchowy.
☛ Elektronika medyczna: przenośne ultrasonografy, monitory parametrów życiowych, pompy infuzyjne, sprzęt do leczenia stomatologicznego/okulistycznego

wyświetlać okna.
☛ Testowanie i pomiary: oscyloskop, analizator widma, analizator logiczny, konsola monitorowania jakości energii.
☛ Do użytku komercyjnego na zewnątrz: interaktywny ekran do szaf dostaw ekspresowych, samoobsługowych maszyn do tankowania, maszyn z przewodnikami widokowymi,

inteligentnykioski do sortowania śmieci.
☛ Elektronika statku morskiego: nawigacja montowana na statku GMDSS, sonarowy wykrywacz ryb, dodatkowy wyświetlacz radaru, inteligentny panel przełączników jachtu.
☛ Inteligentne rolnictwo: centralne sterowanie bezzałogowym ciągnikiem, siewnik precyzyjny, stacja naziemna rolniczego bezzałogowego statku powietrznego, szklarnia

urządzenie monitorujące środowisko.
☛ Bezpieczeństwo w sytuacjach awaryjnych: sprzęt policyjny, hełmy przeciwpożarowe, terminale do pozycjonowania personelu kopalni,

przenośne urządzenia do komunikacji awaryjnej.
☛ Wzmocnienie wojskowe: indywidualny terminal danych taktycznych, wyświetlacz kierowania ogniem z celownikiem, tablet ratownictwa medycznego na polu walki,

przenośna jednostka kontroli naziemnej bezzałogowego statku powietrznego.
☛ TXW700185B0 charakteryzuje się szerokim zakresem temperatur, długą żywotnością, wysoką jasnością i pełnym kątem widzenia, co czyni go preferowanym

rozwiązanie dla inżynierów umożliwiające poprawę jakości wyświetlania poprzez zachowanie wyraźnego obrazu nawet w trudnych warunkach.
