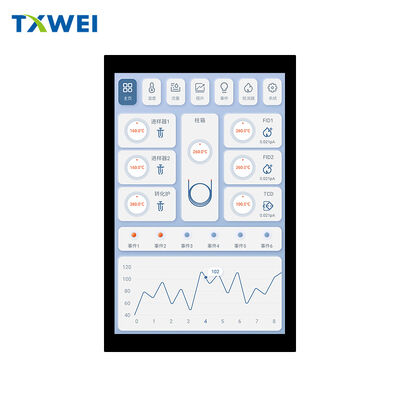

8-calowy ekran dotykowy MIPI z pionowym wyświetlaczem Incell, ekran dotykowy do wbudowania, inteligentny głośnik, panel wyświetlacza tabletu przemysłowego

MOQ:	1
Cena £:	Negocjowalne
Okres dostawy:	7-16 dni
Metoda płatności:	L/C, D/A, D/P, T/T
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

SHENZHEN

Nazwa handlowa

TXWEI

Orzecznictwo

CE FCC ROHS

Numer modelu

TXW800041N0-HL

Liczba pikseli:

800*1280

Kierunek oglądania:

Wyświetl interfejs:

Jasność:

800 nitów

Obszar aktywny:

107.64 razy 172.22

Rozmiar konturu:

121,8*194*3,9mm

Temperatura robocza:

-20+70 ℃

Temperatura przechowywania:

-30+80℃

Liczba pinów:

40PIN

Dotknij technologii:

W komórce

Interfejs dotykowy:

Podkreślić:

8-calowy ekran dotykowy LCD interfejs MIPI

przemysłowy ekran LCD dotykowy pełna laminacja

Wyświetlacz TFT LCD o rozdzielczości 800x1280

Opis produktu

Moduł wyświetlacza IPS o wysokiej jasności 8-calowy z zintegrowanym dotykiem w komórce

1. Przegląd produktu

W sprawieTXW800041N0-HLjest zaawansowanym 8-calowym modułem wyświetlacza zaprojektowanym do wymagających aplikacji wbudowanych, w których zbiegają się jasność wizualna, odporność dotykowa i odporność na środowisko.800 × 1280Moduł ten zapewnia wyraźne obrazy o wysokiej rozdzielczości zoptymalizowane do wdrożeń interfejsu człowiek-maszyna (HMI).Technologia dotykowa w komórcewyeliminuje potrzebę oddzielnego układu czujników dotykowych, co prowadzi do usprawnionego układu optycznego, który zwiększa przepustowość światła, zmniejsza paralaks,i przyczynia się do wyjątkowo szczupłego czynnika kształtu.

2Wyświetlacz wydajności i optycznych cech

W sercu TXW800041N0-HL znajduje sięIPS (przełączanie w samolocie)Panel z ciekłych kryształów, zapewniający spójne odtwarzanie kolorów i szerokie kąty widzenia we wszystkich orientacjach.Technologia ta skutecznie minimalizuje przesunięcie kolorów i zniekształcenie gamma w przypadku oglądania poza ośmią - kluczowa zaleta dla scenariuszy wieloużytkowania lub montażu zmiennych.

Rozstrzygnięcie:800 (H) × 1280 (V) pikseli
Jasność:800 nitów (typowe), umożliwiające czytelną prezentację zawartości nawet w bezpośrednim świetle otoczenia lub na zewnątrz
W kierunku widzenia:Pełna IPS ̇ wyższa wierność obrazu z 178° perspektywy poziomej i pionowej
Kontroler wyświetlacza:Wykorzystane przezILI9882Uzestaw chipów, sprawdzony układ sterowania IC oferujący stabilne przetwarzanie sygnału, niskie zakłócenia elektromagnetyczne (EMI) i kompatybilność szerokiego hosta

3Technologia dotykowa i interfejs

Moduł zawiera:Dotykanie pojemnościowe w komórceTechnologia ta pozwala na wbudowanie warstwy czujników dotykowych bezpośrednio w komórkę LCD, a nie jako warstwę laminowaną.zmniejszona grubość całkowitego stosu, poprawiona dokładność współrzędnych dotykowych, zwiększona wydajność jasności wyświetlacza i lepsza trwałość przed zanieczyszczeniami powierzchni i wnikaniem wilgoci.

Interfejs dotykowy:I2C (IIC) - standaryzowany dwuprzewodowy protokół seryjny zapewniający płynną integrację z głównymi mikrokontrolerami i procesorami aplikacyjnymi
Protokół dotykowy:Standardowe w branży wsparcie wielofunkcyjne z wysoką częstotliwością zgłaszania, odpowiednie do doświadczeń użytkowników bogatych w gesty

4Specyfikacje mechaniczne

TXW800041N0-HL jest opakowany w kompaktowy, sztywny mechanicznie kontur zaprojektowany w celu ułatwienia łatwej integracji z zespołami przednich paneli i obudowami zamontowanymi na ramce.

Aktywny obszar wyświetlania:1070,64 mm (W) × 172,22 mm (H)
Moduł wymiarów zarysu:121.8 mm (W) × 194 mm (H) × 3,9 mm (D)

Całkowita grubość poniżej 4 mm podkreśla przydatność modułu do tabletu przemysłowego, inteligentnych głośników,i terminali kontroli dostępu z mocowaniem płynnym, gdzie minimalizm wzornictwa przemysłowego ma pierwszeństwo.

5Niezawodność środowiskowa i wytrzymałość eksploatacyjna

TXW800041N0-HL, zbudowany tak, aby wytrzymać trudne warunki termiczne, utrzymuje integralność operacyjną w szerokim zakresie temperatur.Ta odporność sprawia, że jest on równie opłacalny dla kiosków zewnętrznych narażonych na zmiany klimatyczne, termicznie zmienne podłogi fabryczne i ciągłe uruchamianie urządzeń wewnętrznych.

Zakres temperatury pracy:-20°C do +70°C
Zakres temperatury przechowywania:-30°C do +80°C

These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6Interfejs elektryczny i integracja systemu

Ścieżka wideo wyświetlania jest przekierowywana przezMIPI DSI 40-pinInterfejs, de facto standard dla wysokiej prędkości, niskiej mocy łączności wyświetlacza w nowoczesnych systemach wbudowanych.Interfejs MIPI obsługuje wysokie współczynniki odświeżania i głębokie głębokości kolorów przy jednoczesnym utrzymaniu zmniejszonej liczby pinów i złożoności wytyczania PCB w porównaniu z poprzednimi równoległymi rozwiązaniami RGB.

Interfejs wyświetlania:MIPI DSI, złącze 40 pinów
Interfejs dotykowy:I2C (IIC)

Architekci systemów korzystają z zunifikowanej strategii połączeń między sieciami, która ułatwia zarządzanie listą materiałów (BOM) i przyspiesza czas wprowadzania do obrotu zintegrowanych projektów produktów.

7Celowe scenariusze zastosowań

TXW800041N0-HL jest architektonicznie wszechstronny, odpowiadając na różnorodne portfolio rynków pionowych, które wymagają niezawodnego wyjścia wizualnego w połączeniu z intuicyjnym interakcją dotykową:

Wykrycie inteligentnego głośnika:Kompaktny odcisk i orientacja portretowa naturalnie dopasowują się do urządzeń z asystentem głosowym, które wymagają informacji zwrotnych wizualnych i powierzchni sterujących dotykowych.
Przemysłowe wyświetlacze tabletów:Duża tolerancja na temperatury, wysoka jasność i trwała konstrukcja In-Cell spełniają wymagania tabletów produkowanych na podłodze i w terenie.
Bezpieczeństwo i kontrola dostępu:Szczupły profil umożliwia eleganckie montaż w stacjach drzwiowych, interkomach i terminalach biometrycznych; kąty widzenia IPS umożliwiają użytkownikom różnych wysokości i pozycji.
Tabletki edukacyjne:Wysoka jasność i precyzyjna reakcja dotykowa wspierają urządzenia do rozszerzonego wykorzystania w nauce zarówno w klasie, jak i na odległość

Kontrola dokumentów
Model: TXW800041N0-HL
Rewizja: wersja 1.0
W celu uzyskania wsparcia w zakresie walidacji inżynieryjnej i integracji należy zapoznać się z kompletnym zestawem rysunków elektrycznych i mechanicznych przed sfinalizowaniem układu PCB.
