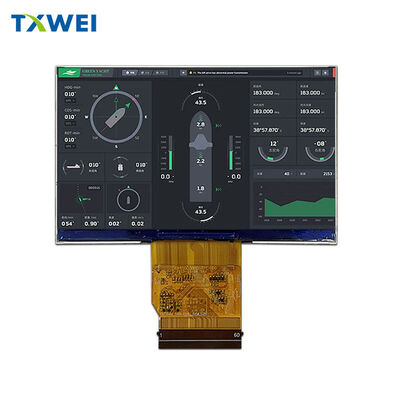

4,5-calowy wyświetlacz LCD 1920*1080 o wysokiej rozdzielczości i wysokiej jasności, krajobrazowy interfejs mipi, wyświetlacz przyrządów zewnętrznych, ekran LCD

Przegląd główny

• Typ produktu: Moduł LCD TFT 4.45" Standard (1920×RGB×1080 pikseli)
• Struktura: Panel TFT + Układ sterownika EK79303 + FPC + Białe podświetlenie LED
• Interfejs: 4-pasmowy MIPI
• Zgodność ze środowiskiem: Bez ołowiu, certyfikat RoHS
• Kierunek widzenia: Wszystkie kąty (widoczność 360°)
• Obsługa kolorów: 16,7 mln kolorów (konfigurowalne programowo)

Kluczowe wymiary i waga

• Rozmiar modułu: 103,50 (szer.) × 65,30 (wys.) × 2,50 (gr.) mm (tolerancja ±0,20 mm, chyba że określono inaczej)
• Obszar aktywny: 98,50 (wys.) × 55,40 (V) mm
• Rozstaw pikseli: 0,0513 (H) × 0,0513 (V) mm
• Układ pikseli: RGB Pionowy pasek
• Przybliżona waga: TBD (Do ustalenia)
• Specyfikacja FPC: FPC + grubość PI = 0,30±0,03 mm (wysyłane rozłożone)

Zasilanie i podświetlenie

Zasilanie

• Napięcie rdzenia (VCC): 3,0-3,3 V (typowo 3,3 V)
• Napięcie analogowe (VSP): 4,8-6,0 V (typowo 5,8 V)
• Napięcie analogowe (VSN): -6,0 do -4,8 V (typowo -5,8 V)

System podświetlenia

• Typ: Oświetlenie krawędziowe z 18 białymi diodami LED
• Napięcie przewodzenia (VF): 16,8-19,2 V
• Prąd przewodzenia (IF): Typowo 60mA
• Minimalna jasność: 1500 cd/m² (średnia z 9 punktów)
• Jednolitość jasności: Minimum 80%
• Żywotność diod LED: 30 000 godzin (jasność spada do 50% przy 20mA/LED; skrócona, jeśli prąd >25mA/LED)

 Kluczowe funkcje pinów (uproszczone)

• Zasilanie/Masa: VCC 3,3 V (piny 4,5) | Wiele pinów GND dla stabilnej pracy
• Sygnały sterujące: STBYB (Pin7, tryb czuwania: High=normalny, Low=oszczędzanie energii) | RESET (Pin8, wejście resetowania) | U/D (Pin11, kierunek skanowania pionowego) | R/L (Pin12, kierunek skanowania poziomego)
• Komunikacja SPI: SPI-CS (Pin14) | SPI-SCL (Pin23) | SPI-SDAI (Pin24) | SPI-SDAO (Pin25) | ROM (Pin26, kontrola automatycznego przeładowania MTP)
• Dane/Zegar: D0P/D0N do D3P/D3N (dane różnicowe) | CLKP/CLKN (zegar różnicowy)
• Zasilanie podświetlenia: LEDA (Pin60, anoda) | LEDK (Pin59, katoda)
• Brak połączenia: Wiele pinów NC (nieużywane)

 Parametry optyczne

• Współczynnik kontrastu: 1000 (min) - 1500 (typ) (mierzone pod kątem 0°)
• Przepuszczalność: 6,4-7,5% (polaryzator o wysokiej przepuszczalności, bez APF i Haze)
• Gama kolorów: 70% NTSC (C-Light)
• Czas reakcji: 45ms (Tr+Tf, 25°C/0° kąt)
• Kąt widzenia: Poziomy/pionowy 70° (min) - 80° (typ) (CR>10)
• Chromatyczność (CIE1931): Czerwony (x:0,587-0,647, y:0,291-0,351) | Zielony (x:0,290-0,350, y:0,491-0,551) | Niebieski (x:0,113-0,173, y:0,089-0,149) | Biały (x:0,277-0,337, y:0,292-0,352)

 Środowisko i niezawodność

• Temperatura pracy/przechowywania: -30°C do +85°C
• Maksymalna wilgotność: 90% RH (bez kondensacji)
• Zaliczone testy: Przechowywanie/praca w wysokiej/niskiej temperaturze (85°C/-30°C, 96 godz.) | Wysoka temperatura/wilgotność (60°C/90%RH, 96 godz.) | Szok termiczny (-30°C↔85°C, 10 cykli)
• Kryteria akceptacji: Brak defektów funkcjonalnych, brakujących segmentów, wycieków, pęcherzyków lub luźnych części

 Ważne uwagi

• Sugestia okna TP: Jednostronny rozmiar 0,3-0,5 mm większy niż obszar aktywny LCM
• Krytyczne parametry: Oznaczone "*" w oryginalnych specyfikacjach; Parametry odniesienia w "()", parametry CPK w "[]"
• Metoda pakowania: TBD (skontaktuj się z dostawcą, aby uzyskać najnowsze szczegóły)
