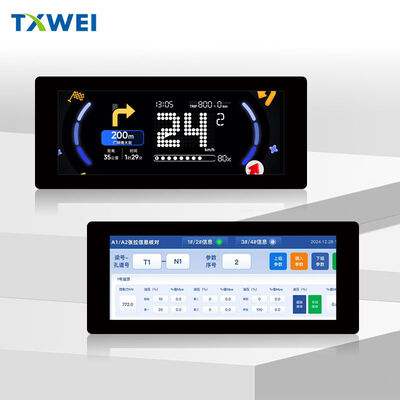

6.2calowy 480*1280 interfejs MIPI TFT dotykowy dwukołowy ekran przyrządów moduł montażu ekranu INCELL

TXW620009B0-CTP - dogłębna analiza produktu

1To nie jest zwykły 6-calowy ekran, ale precyzyjny gniazdo do kart dla "pionowy bar w kształcie ekranu miernika samochodu"

Większość ekranów o pojemności 6,2 cala na rynku to ekrany krajobrazowe (16:9), podczas gdy ten 480 × 1280 ma stosunek pionowego paska 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, podczas gdy pionowy ekran paska może być doskonale osadzony w środku kierownicy, zachowując obszar wyświetlania informacji nawigacyjnych bez wpływu na widok jazdy.

Jasność 1200nits nie jest dużym problemem w dziedzinie telefonów komórkowych, ale jest standardem wejściowym w dziedzinie instrumentów samochodowych (porównanie:Jasność zewnętrzna iPhone'a wynosi około 1000-1200 nitów)Oznacza to, że w południe kierowcy w bezpośrednim świetle słonecznym nadal mogą wyraźnie zobaczyć prędkość i poziom baterii, zamiast zamieniać się w "czarną tablicę" jak zwykły ekran.

2Wartość struktury In Cell jest poważnie niedoceniana.

Tabela parametrów zawiera tylko słowo "Incell", ale obejmuje to dwie decyzje inżynieryjne:
Kontrolowanie grubości: Całkowita grubość wynosi 5,68 mm, w tym warstwa dotykowa. Tradycyjna struktura G + G (szkło + szkło) zwykle wymaga 7-8 mm, ale ta może osiągnąć poziom 5 mm,co oznacza, że ogólny projekt identyfikacji maszyny może być bardziej agresywny - na przykład tworzenie usprawnionej osłony przyrządu w pobliżu uchwytu, zamiast wystających bloków.

Doświadczenie dotykowe: In Cell integruje czujniki dotykowe do panelu LCD, znacząco poprawiając wrażliwość na mokry dotyk i dotyk rękawic w porównaniu z dotykiem zewnętrznym.Jest to niezbędne podczas jazdy w deszczowe dni lub pracy z rękawiczkami motocyklowymiJeśli używałeś zwykłej deski rozdzielczej pojazdu elektrycznego, powinieneś znać ból, gdy nie możesz go dotknąć mokrymi rękami.

3, Wpływ na koszty interfejsu MIPI 4 Lane

Użycie MIPI zamiast RGB wskazuje, że sterownik IC JD9265T obsługuje szybką transmisję seryjną.
lepsza kompatybilność elektromagnetyczna: w pojazdach dwukołowych znajdują się duże źródła zakłóceń, takie jak silniki i sterowniki,i sygnał różnicowy MIPI jest bardziej antynterferencyjny niż równoległy RGB

Rozrzedzanie okablowania: 40PIN oszczędza miejsce w porównaniu z RGB 50+PIN i jest bardziej elastyczny podczas przechodzenia przez zakręty uchwytów
Zmniejszenie zużycia energii: W przypadku urządzeń zasilanych bateriami, takich jak pojazdy dwukołowe, każde zmniejszenie prądu w stanie gotowości o 10 mA jest wartością sprzedaży

4, Inżynieria niezawodności za parametrami temperatury

-30 °C~+85 °C nie jest pisane przypadkowo. -30 °C oznacza, że pierwsze uruchomienie zimowego poranka w Heilongjiang nie zamrozi LCD ani nie zareaguje powoli;+85 °C oznacza, że nie będzie żadnych wycieków płynu lub odchylenia dotykowego z powodu ekspozycji na słońce w południe na Hainanie i własnego ogrzewania urządzenia (które może osiągnąć 90 °C wewnątrz pudełka).

Należy zwrócić szczególną uwagę na temperaturę przechowywania -40 °C~90 °C, która jest szersza niż temperatura robocza.Rozważa to scenariusze transportu - od logistyki łańcucha zimnego w fabrykach w Shenzhen po magazyny w północno-wschodnim Chinach, lub bezpośredniego transportu światła słonecznego w pojemnikach w lecie, gdzie urządzenia mogą wytrzymać bardziej ekstremalne temperatury, gdy nie są włączone.To jest podstawowa różnica między klasą samochodową a klasą konsumencką.

5, Kluczowe przypomnienia dotyczące projektowania konstrukcji (inżynierom ID)

Pomiędzy wymiarami zewnętrznymi wynoszącymi 62,29 × 163,36 mm a wymiarami dotykowymi wynoszącymi 72,43 × 176,65 mm znajduje się przepaść 10 mm, co oznacza, że:
Jest koło powierzchni BM (czarna krawędź) poza obszarem LCD AA (54,43 × 146,65 mm)

Warstwa dotykowa ma jeden okrąg większy niż ekran wyświetlacza i może obejmować obszary przycisku dotykowego lub po prostu dopuszczenie montażu
Przy projektowaniu obudowy należy zauważyć, że otwór okna powinien być co najmniej o 1,5 mm większy niż jedna strona obszaru AA (aby zapobiec powstawaniu białych krawędzi w wyniku tolerancji),ale obszar dotyku może rozciągać się na krawędź obudowy dla "bezgranicznego" efektu

kierunek grubości: ciało ekranu LCD wynosi 4,38 mm, a całkowita grubość panelu dotykowego wynosi 5,68 mm, co oznacza, że wysokość układania panelu dotykowego + FPC + struktura podświetlenia to tylko 1,3 mm,który należy do ultracienkiej konstrukcjiJeżeli konstrukcja jest wodoodporna, należy zarezerwować dodatkową przestrzeń buforową o długości 0,3-0,5 mm.

6, Sugestie precyzyjnych uderzeń w scenariuszach zastosowań

Dwuokołowa tablica rozdzielcza: nie wyświetlaj tylko prostą prędkość..Jasność 1200nits obsługuje automatyczne regulacje czujników światła (maksymalna jasność w ciągu dnia, automatycznie zmniejszana do poniżej 200nits w nocy w celu zapobiegania blaskowi).

Centralne sterowanie maszynami rolniczymi: Maszyny rolnicze mają wysokie wibracje i pył.Proponuje się klientowi dodanie folii przeciwbroniarskiej AG (wysokiej jasności bez tłumienia folii) i uchwytu buforowegoInterfejs dotykowy I2C może obsługiwać redundantną konstrukcję fizycznych przycisków (w przypadku awarii dotykowej, autobus I2C może być podłączony do fizycznej klawiatury).

Sprzęt medyczny: ten rozmiar nadaje się do przenośnych urządzeń ultradźwiękowych lub monitorujących.i konstrukcja osłon interfejsów MIPI wymaga dodatkowej uwagi-Możliwość uruchomienia przy niskiej temperaturze 30 °C nadaje się do awaryjnych sytuacji na zewnątrz.
