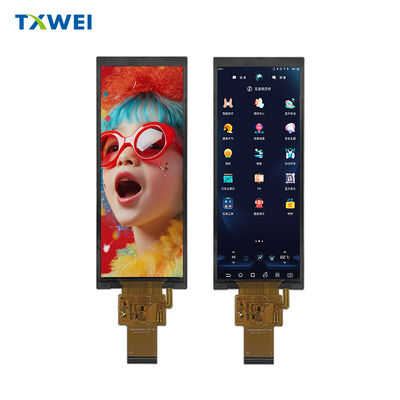

6,2 cala 480*1280 dwukołowy pasek przyrządów pojazdu interfejs MIPI panel wyświetlacza ekran LCD przyrządów medycznych

Ten 6,2-calowy "długi ekran" może być najlepszym rozwiązaniem dla tablicy przyrządów pojazdu dwukołowego
Kiedy pojazdy elektryczne mają problemy z zasięgiem i silnikami, dobry ekran staje się nowym polem bitwy o różnicowanie.

一Najpierw spójrzmy na moc twardą: jakie problemy rozwiązuje?
Większość ekranów samochodowych na rynku ma jasność zaledwie 400-600nits, co utrudnia wyraźne obserwację prędkości w południowym świetle słonecznym.Ten TXW620009B0 bezpośrednio wyciąga jasność do 1200nits - równoważny do szczytowego poziomu jasności iPhone na zewnątrz.

Ale to tylko podstawa. Prawdziwie doświadczony menedżer sprzętu zauważy ten zestaw danych:

/480 x 1280 rozdzielczości. 6,2-calowy pionowy ekran.

Nie tradycyjny wyświetlacz krajobrazowy 16:9 ale stosunek pionowy 3:8
Doskonale dostosowana do centralnej pozycji montażu pojazdów elektrycznych, wąska i długa forma nie utrudnia widzenia podczas jazdy
Nawigacja w górnej połowie, średnia prędkość, dolna połowa baterii/zestawu, jasna warstwa informacji

/Temperatura pracy: -30 °C~+85 °C

Pierwsze uruchomienie wczesnym rankiem zimy na północy nie spowoduje, że LCD zamarznie

ekspozycja na południowe słońce w południu + ogrzewanie wewnętrzne urządzenia, dotyk nie będzie dryfował (uwaga: jest to wersja wyświetlana wyłącznie, dotyk musi być wyposażony zewnętrznie)
Temperatura przechowywania uwzględnia nawet ekstremalne warunki logistyczne -40 °C~90 °C

/Interfejs MIPI 4 pasów

W porównaniu z tradycyjnymi interfejsami RGB oszczędza on ponad 30% energii, co jest kluczowe dla produktów takich jak dwa koła, które są "drogie w każdym centymetrze energii elektrycznej"
Cienkie przewody 40PIN, bardziej elastyczne na zakręcie kierownicy, silniejsza zdolność przeciwdziałania zakłóceniom EMC

二"Inżynieria ukryta w parametrach"
Jak osiągnął grubość zaledwie 4,38 mm?
Wymiary zewnętrzne wynoszą 62,29 × 163,36 × 4,38 mm (grębokość), która należy do ultracienkiej warstwy wśród 6-calowych ekranów.
Tradycyjne ekrany samochodowe mają często grubość 6-8 mm ze względu na zastosowanie zewnętrznego dotyku G + G lub grube konstrukcje ram żelaznych.Ten produkt przyjmuje zintegrowaną konstrukcję Incell (wersja dotykowa TXW620009B0-CTP), włączając warstwę dotykową do wnętrza panelu wyświetlania.

Znaczenie projektantów identyfikacji:
Może tworzyć zgrabione okłady instrumentów, które są bliżej uchwytu
Przestrzeń do układania całej maszyny jest zwolniony przez 2-3mm, pozostawiając cenne miejsce dla baterii lub płyty głównej
Po obciążeniu "czucie zawieszenia" jest silniejsze i wizualnie lżejsze
Logika projektowania powierzchni wyświetlania 54,43 × 146,65 mm
Wielkość tego obszaru AA (obszaru aktywnego) oznacza:
stosunek ekranu do ciała wynosi około 87% (wyliczony jako powierzchnia wyświetlania/obszar zewnętrzny)
Jest około 4 mm krawędź procesu, która nie tylko zapewnia, że obszar BM (czarna krawędź) nie przepływa, ale także pozostawia wystarczającą przestrzeń kompresji pianki do wodoodporności konstrukcyjnej
Wysokość 146,65 mm doskonale pasuje do szerokości dorosłej dłoni, co pozwala kciukiem naturalnie dotknąć dolnej połowy ekranu, gdy trzyma rękojeść jedną ręką

三To nie jest uniwersalny ekran, ale może dokładnie uchwycić trzy różne scenariusze

▶ Inteligentna tablica przyrządów dla pojazdów dwukołowych (podstawowy scenariusz)
Tablica rozdzielcza pojazdów elektrycznych o napięciu 48 V/72 V jest modernizowana z " wskaźnika baterii " na " inteligentny ekran w pełnym kolorze ".Wysoka jasność 1200nits tego ekranu rozwiązuje problem widoczności na zewnątrz, pionowy współczynnik ekranu rozwiązuje problem ograniczonej przestrzeni rękojeści, a niskie zużycie energii MIPI rozwiązuje problem niepokoju o żywotność baterii.
Co ważniejsze, cena to tylko ¥ 53 wraz z podatkiem za partię 3K, co jest o 60% tańsze niż importowane standardowe ekrany samochodowe i niewiele droższe niż ekrany klasy konsumenckiej,ale jego wydajność i niezawodność są standardem samochodu.

▶ Przenośny sprzęt medyczny
W przypadku ultradźwięków przenośnych i monitorów przenośnych 6,2 cali to złota równowaga między "chęcią dostrzegania obrazu wyraźnie" a "niech nie będzie zbyt ciężki".38mm oznacza, że cała maszyna może osiągnąć w ciągu 2cm, a jasność 1200nits pozwala lekarzom wyraźnie zobaczyć formy fal nawet w sytuacjach awaryjnych na zewnątrz lub w silnym świetle karetki.

▶ Ekran centralnego sterowania maszynami rolniczymi i budowlanymi
Środowisko pracy ciągników i zbiorników jest wysokim poziomem drgań, wysokim poziomem pyłu i dużą różnicą temperatury.-30 °C zapewnia normalne użycie zimą w północno-wschodniej Chinach, a stabilność interfejsu MIPI znacznie przewyższa stabilność łatwo luźnej szpilki RGB.

四Sugestia wyboru: dotykowa czy wyświetlana?
Obecnie istnieją dwie wersje tego modelu:
TXW620009B0: Wersja wyświetlana wyłącznie na ekranie ( niniejszy dokument), wymaga kontaktu zewnętrznego z deską sterującą lub fizycznymi przyciskami
TXW620009B0-CTP: Incell touch zintegrowana wersja (całkowita grubość 5,68 mm)

Jeśli wybierzesz wersję wyświetlacza:
Projekt ma fizyczny schemat przycisków, który nie wymaga sterowania dotykowego

Potrzeba ekstremalnie cienkiej (4,38 mm vs 5,68 mm)
Chcę sam dostosować rozwiązanie dotykowe (np. specjalny układ dotykowy IC, który obsługuje mokre ręce/rękawiczki)

Jeśli wybierzesz wersję dotykową:
Chcę stworzyć pełny interfejs użytkownika i dążyć do zintegrowanej estetyki
Nie chcę się zajmować kwestią dopasowania tolerancji między ekranami dotykowymi i wyświetlaczami
