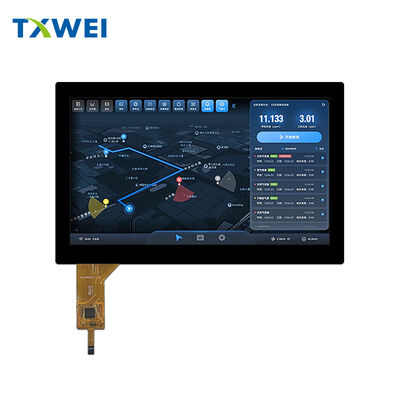

Niestandardowy rozwój 6,7-calowego krajobrazu 1920*1080 pojemnościowy ekran dotykowy interfejs MIPI ekran zdalnego sterowania dronem

MOQ:	1
Cena £:	Negocjowalne
Okres dostawy:	7-16 dni
Metoda płatności:	L/C, D/A, D/P, T/T
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

SHENZHEN

Nazwa handlowa

TXWEI

Orzecznictwo

CE FCC ROHS

Numer modelu

TXW670001B0-DYWL

Dokument

Liczba pikseli:

1920*1080

Kierunek oglądania:

Wyświetl interfejs:

Jasność:

2000 nitów

Obszar aktywny:

148,32*83,43

Rozmiar konturu:

165,52*103,78*6,81 mm

Temperatura pracy:

-30+85 ℃

Temperatura przechowywania:

-30+85 ℃

Liczba pinów:

40PIN

Dotknij technologii:

Interfejs dotykowy:

Dotknij IC:

ST1633I

Podkreślić:

6Wyświetlacz drona z interfejsem MIPI o średnicy 0

7 cala

Ekran dotykowy o pojemności 1920 x 1080

Opis produktu

6.7" Full HD Ultra wysokiej jasności, niskiego opóźnienia.

2000 Nits Wydajność czytelna w świetle słonecznym dla krytycznych zastosowań

W przypadku pracy w bezpośrednim świetle słonecznym lub wymagających scenariuszy sterowania w czasie rzeczywistym standardowe wyświetlacze konsumenckie nie działają.2000 nitów jasności¥prawie dwukrotnie jaśniejsza niż standardowe panele samochodowe ¥w połączeniu zprzetwarzanie sygnału o bardzo niskim opóźnieniuktóry zapewnia, że dane wizualne dotrą do oczu operatora z minimalnym opóźnieniem.

Zaprojektowany dla dronów, stabilnych kontrolerów przemysłowych i niezawodnych systemów montażowych, ten 6,7-calowy wyświetlacz Full HD oferuje rozdzielczość 1920×1080 na ekranie 16:9 format szerokopasmowyTechnologia IPS gwarantuje równoważną dokładność i kontrast kolorów, zarówno w widoku prostym, jak i pod skrajnymi kątami.Podczas gdy solidna konstrukcja dotykowa G+G (Glass-Glass) jest odporna na nadużycia operacji polowych, podłogi fabryczne i środowiska medyczne ratunkowe.

Podstawowe zalety wydajności

Ekstremalna jasność 2000 nitów dla widoczności w świetle dziennym

Większość modułów LCD osiąga maksymalną temperaturę 400-800 nitów, zmuszając użytkowników do poszukiwania cienia lub obłożenia ekranu rękami, aby odczytać krytyczne dane.2000 cd/m2 jasności, przecinając bezpośrednie światło słoneczne i blask z autorytetem.

Ogromny poziom jasności drona pozwala na jego użyteczność w warunkach zewnętrznych, a operatorzy dronów prowadzący misje poszukiwawczo-ratownicze pod bezchmurnym niebem mają pełną świadomość sytuacji.Technicy przemysłowi kalibrujący maszyny rolnicze na otwartych polach odczytują interfejsy diagnostyczne bez ściskania oczu/Zespoły ratunkowe, /które mają dostęp do danych pacjentów /z tyłu karetki, /wyraźnie widzą statystyki życiowe, /pomimo promieniowania słonecznego przez okna.

Zaletą jasności jest nie tylko surowa moc, ale bezpieczeństwo i wydajność operacyjna.2000 nits zapewnia, że Twoje interfejsy nigdy nie staną się słabym ogniwem w łańcuchu decyzji..

Architektura sygnału o ultra niskim opóźnieniu

Niezależnie od tego, czy pilotujesz dron FPV w ciasnych przestrzeniach, czy monitorujesz procesy przemysłowe w czasie rzeczywistym,opóźnienie wyświetlania powoduje odłączenie pomiędzy wejściem a odbiorem wizualnym.

TXW670001B0-DYWL integrujeGH8323 IC sterownikaW połączeniu z elastycznym interfejsem dotykowym IIC wykorzystującymSystem sterowania ST1633IModuł zapewnia niemal natychmiastową reakcję wizualną.

W automatyce przemysłowej, wyniki wizji maszynowej pojawiają się w czasie rzeczywistym.umożliwiające operatorom wykrycie anomalii produkcji w momencie ich wystąpienia.

Full HD 1920×1080 rozdzielczość w kompaktowym formacie 6,7"

Wskaźnik rozmiarów szerokopasmowego ekranu 16:9 przedstawia 1920 poziomych pikseli przez 1080 pionowych linii na obszarze aktywnym 148,32 mm na 83,43 mm.czytelny tekst dla gęstych interfejsów danych przy jednoczesnym zapewnieniu kinematograficznego współczynnika jakości idealnego do transmisji wideo i wizualizacji danych panoramicznych.

W przeciwieństwie do mniejszych 5-calowych paneli, które zmuszają projektantów interfejsów do kompromisu w gęstości informacji, lub większych 10-calowych ekranów, które zużywają cenne miejsce paneli w kompaktowych stacjach sterowania, 6.7-calowa przekątna trafia w słodkie miejsce dla przenośnych naziemnych stacji sterujących i terminali montowanych w pojazdachOdcisk modułu 156,22 mm x 99,28 mm (bez dotyku) lub 165,52 mm x 103.78 mm (z dotykiem G+G) wygodnie pasuje do uchwytów kontrolera przenośnego i wycięć deski rozdzielczej zaprojektowanych dla nowoczesnej estetyki przemysłowej.

Wzmocniony dotyk i projektowanie środowiskowe

Budowa dotykowa G+G klasy przemysłowej

Podczas gdy panele dotykowe In-Cell dążą do szczupłości, często poświęcają trwałość.Architektura dotykowa G+G (Glass-Glass)¢oddzielne szkło z czujnikiem dotykowym laminowane na powierzchni wyświetlacza przez przezroczyste optyczne klejące.

Ta metoda konstrukcyjna zapewnia wyższą trwałość w zastosowaniach przemysłowych.i utrzymuje funkcjonalność w przypadku narażenia na lekkie deszcze lub kondensację, które są powszechne w operacjach polowychKontroler dotykowy ST1633I obsługuje gesty wielo-dotknięcia, jednocześnie odrzucając fałszywe dane z kropel wody - kluczowa funkcja dla operacji bezzałogowych na zewnątrz.

Kompromis jest minimalny: wersja dotykowa ma grubość 6,81 mm w porównaniu z modułem wyłącznie wyświetlającym 4,76 mm.Ta różnica 2 mm dopasowuje warstwy szkła czujnika i wiązania przy jednoczesnym zachowaniu smukłego profilu odpowiedniego dla urządzeń przenośnych.

Działanie w szerokiej temperaturze od -30°C do +85°C

Sprzęt przemysłowy nie korzysta z klimatyzowanych biur.-30 do +85 stopni Celsjusza., z uprawnieniami do przechowywania odpowiadającymi przedziału eksploatacji.

W gorzkim mrozie operacji dronów na dużych wysokościach lub na terenach przemysłowych w Arktyce wyświetlacz inicjalizuje się bez powolnej reakcji lub widmowania typowego dla paneli konsumenckich.W upałach pustyni lub wewnątrz kabiny pojazdów pieczących się w letnim słońcu, kryształ ciekły utrzymuje stabilną lepkość, zapobiegając zaciemnianiu lub zmianie koloru.

zarówno temperatury operacyjnej, jak i temperatury przechowywania obejmują zakres od -30°C do +85°C,co oznacza, że Twoje zapasy pozostają chronione podczas transportu w ekstremalnych warunkach klimatycznych i przechowywania w nieprzetworzonych magazynach bez degradacji folii polaryzatora lub integralności ciekłych kryształów..

Korzyści specyficzne dla zastosowania

Profesjonalne stacje naziemne dronów

W przypadku operatorów dronów moduł ten rozwiązuje trzy krytyczne problemy jednocześnie.Jasność 2000 nitówZapewnia widoczność podczas pracy w bezpośrednim świetle słonecznym, co jest wspólnym scenariuszem dla zastosowań geodezyjnych, rolniczych i bezpieczeństwa publicznego.Architektura o niskim opóźnieniuFPV (First Person View) synchronizuje się z rzeczywistością, co jest niezbędne do precyzyjnego lotu w środowiskach o dużej gęstości przeszkód.Rozdzielczość 1080Pzapewnia wystarczające szczegóły w celu zidentyfikowania małych obiektów na podstawie danych z kamer samolotu bez konieczności używania dużych paneli wyświetleniowych, które utrudniają obsługę stacji naziemnych.

Powierzchnia dotykowa G+G działa niezawodnie przy rękawiczkach - konieczność w operacjach zimowych - podczas gdy kompaktowy rozmiar 6,7 cala sprawia, że stacja naziemna jest wystarczająco przenośna, aby agenci terenowi mogli ją wygodnie nosić..

Wyświetlacze samochodowe i samochodowe

Integracja z pulpitem wymaga niezawodności w warunkach wibracji, cyklu temperatury i bezpośredniego promieniowania słonecznego.Zakres działania od -30°C do +85°Cobejmuje wszystko, od zimnych porannych poran do letnich popołudni w parkowanych pojazdach.

Wydajność 2000 nitów eliminuje "wyprany" wygląd, który występuje na standardowych wyświetlaczach samochodowych, gdy światło słoneczne uderza w szybę przednią pod niskim kątem.,lub pojazdów ratowniczych, oznacza to, że operatorzy czytają mapy GPS, diagnostykę sprzętu i informacje z kamer z tyłu bez odchylania ekranu od słońca.

Kontrola przemysłowa i urządzenia medyczne

W automatyce fabrycznej wyświetlacz służy jako interfejs człowiek-maszyna dla sterowników PLC i systemów robotycznych.kąty widzenia IPSumożliwia technikom odczytywanie wskaźników stanu, stojąc pod kątem do panelu, podczas gdyKonstrukcja dotykowa G+Gprzetrwa w środowisku przemysłowym lepiej niż alternatywy oparte na filmie.

W przypadku przenośnych urządzeń medycznych, takich jak urządzenia ultradźwiękowe lub monitory pacjentów stosowane w szpitalach polowych, wysoka jasność zapewnia czytelność w jasnych świetle chirurgicznym lub w warunkach triażu na zewnątrz.Szeroki zakres temperatur umożliwia sterylizację i transport w różnych klimatach.

Specyfikacje mechaniczne i uwagi integracyjne

Charakterystyka wyświetlaczaAktywny obszar wyświetlacza ma szerokość 148,32 mm i wysokość 83,43 mm, co daje format szerokokopasmowy 16:9.Rozdzielczość 1920×1080 zapewnia gęstość pikseli około 326 pikseli na cal, co odpowiada jasności smartfona wysokiej klasy.

Wymiary modułuBez funkcji dotykowych moduł ma 156,22 milimetra długości, 99,28 milimetra wysokości i 4,76 milimetra głębokości.W przypadku wyposażenia w warstwę dotykową G+G i szkło ochronne, wymiary te rozszerzają się do 165,52 mm x 103,78 mm x 6,81 mm. Dodatkowa szerokość i wysokość uwzględniają aktywny obszar czujnika dotykowego i tolerancje wiązania,natomiast zwiększona grubość odpowiada za drugą warstwę szkła i materiały laminacyjne.

Interfejs i łącznośćPrzekazywanie danych wideoInterfejs MIPI DSI 4 pasówZa pośrednictwem łącznika 40-pin, obsługującego transmisję o dużej przepustowości niezbędną do wideo 1080P60 bez artefaktów kompresji.Interfejs IIC (inter-integrated circuit), umożliwiając głównemu procesorowi obsługę wejścia dotykowego niezależnie od strumieniowania wideo w celu poprawy szybkości reagowania systemu.

Szczegóły dotyczące sterownika i układu kontaktowegoIC sterownika wyświetlacza GH8323 zarządza tablicą TFT z zoptymalizowanymi krzywymi gamma dla systemu podświetlenia o wysokiej jasności.Pojemnościowy kontroler dotykowy ST1633I obsługuje współrzędne wielo-dotknięcia z wysokimi prędkościami skanowania, przyczyniając się do charakterystyki działania modułu o niskim opóźnieniu.

Opcje zamówień i dostosowania

Standardowe konfiguracjeTXW670001B0-DYWL jest dostępny jako moduł wyłącznie wyświetlający dla systemów wykorzystujących oddzielne metody wprowadzania danych lub jako w pełni zintegrowany zestaw wyświetlacza dotykowego.Obie konfiguracje mają ten sam system podświetlenia 2000 nit i technologię widzenia IPS.

Usługi personalizacjiW przypadku zastosowań objętościowych oferujemy usługi łączenia optycznego w celu wyeliminowania odbić wewnętrznych i poprawy czytelności zewnętrznej poza standardową konstrukcją szczeliny powietrznej.Opcje szkła pokrywającego na zamówienie obejmują szkło wzmocnione chemicznie z powłoką antyrefleksyjną (AR) w celu dalszego zmniejszenia blasku w świetle słonecznym, lub zabiegi anty-odcisków palców (AF) do zastosowań o wysokim dotyku.

Usługi kalibracji jasności umożliwiają dostosowanie z standardowych 2000 nitów do 1000 nitów w zastosowaniach wyłącznie wewnątrz pomieszczeń, w których zmniejszenie zużycia energii przewyższa wymagania dotyczące czytelności w świetle słonecznym.Odwrotnie., specjalistyczne schematy jazdy mogą zwiększyć najwyższą jasność w trybie krótkotrwałego oświetlenia.

Dostępność próbek i ilościPróbki inżynieryjne są dostępne do natychmiastowego testowania integracji, ze standardowymi czasami realizacji 3-5 dni roboczych do oceny wyświetlania.Plany produkcji wielkościowej uwzględniają cykle zamówień przemysłowych, z elastycznymi minimalnymi ilościami zamówień w celu wspierania zarówno uruchomienia nowych produktów, jak i ustalonych linii produkcyjnych.

Kompatybilność interfejsu MIPI rozciąga się na główne procesory przemysłowe i motoryzacyjne, w tym Rockchip, serię NXP i.MX i platformy NVIDIA Jetson,z kodem inicjalizacji dostępnym w celu przyspieszenia rozwoju oprogramowania.

Znaków:
