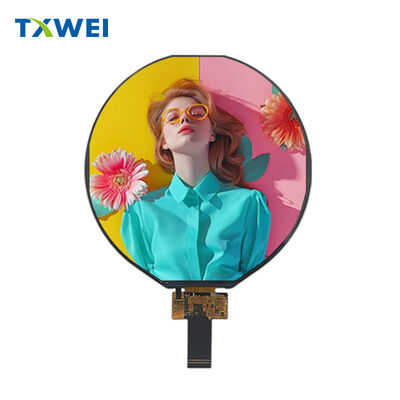

7-calowy okrągły ekran 1080*1080 z płyta sterowania HDMI MIPI pulpit reklamowy wyświetlacz LCD

MOQ:	1
Cena £:	Negocjowalne
Okres dostawy:	7-16 dni
Metoda płatności:	L/C, D/A, D/P, T/T
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

SHENZHEN

Nazwa handlowa

TXWEI

Orzecznictwo

CE FCC ROHS

Numer modelu

TXW700197T0

Liczba pikseli:

1080*1080

Kierunek oglądania:

Wyświetl interfejs:

Jasność:

600 nitów

Obszar aktywny:

177,557*177,557

Rozmiar konturu:

186,15*191,28*5,26mm

Temperatura pracy:

-20+70 ℃

Temperatura przechowywania:

-30+80℃

Liczba pinów:

40PIN

Wyświetlacz IC:

FL5893

Podkreślić:

7 cali okrągły ekran LCD z HDMI

Wyświetlacz reklamowy MIPI

Ekran LCD medycznej urody 1080p

Opis produktu

TXW700197T0
okrągły moduł wyświetlania płótna
W którym stosunek jakości 1:1 spełnia rozdzielczość 1080×1080

Problem z prostokątami

Zaprojektowałeś okrągłą robotówkę, ale oczy wyglądają na rozciągnięte.
Zbudowałaś najlepsze lustro piękności, ale twarz na wyświetlaczu jest obcięta na brodzie.
Stworzyłeś obracający się odtwarzacz reklam na pulpicie, ale pionowa zawartość ma czarne paski po bokach.

Problemem nie jest twój projekt, tylko ekran.

Przez dziesięciolecia wyświetlacze zmuszały treści do 16:9 lub 16:10 ale okrągłe elementy interfejsu użytkownika, symetryczne deski rozdzielcze i skoncentrowane treści portretowe nie pasują do prostokątnych form.TXW700197T0 eliminuje ten kompromis dziękiprawdziwy stosunek stron 1:1Perfekcyjny kwadrat, który traktuje wysokość i szerokość jako równe.

177.557mm × 177.557mm: Geometria równowagi

Aktywny obszar wyświetlania:
177.557 milimetrów szerokości. 177.557 milimetrów wysokości.
Nie mniej więcej kwadratowy.

Ta symetria zmienia sposób podejścia do projektowania interfejsu:

W przypadku robotów i pomników anime:
Rysy twarzy są wyświetlane bez zniekształceń, okrągłe oczy pozostają okrągłe, ruchy jamy ustnej mapowane 1:1 z modelem 3D.wyświetlacz wypełnia całą średnicę bez marnowania narożników lub wyciętych krawędzi.

W przypadku lustrów medycznych estetycznych i kosmetycznych:
Algorytmy analizy twarzy widzą całą twarz od linii włosów do brody, policzek do policzka w jednym obrazie.Mapy 1 piksela dla urządzeń do skanowania dermatologicznego, zapewniając, że milimetr na ekranie jest równy milimetrowi w rzeczywistości w obu ośach.

W przypadku reklamy na pulpicie i sygnalizacji cyfrowej:
Treść obraca się płynnie z krajobrazu na portret bez zniekształcenia współczynnika jakości.skład pozostaje identycznyTo niemożliwe na panelu prostokątnym bez obcinania lub skrzynki.

600 Nits IPS: Jasność pod każdym kątem

Jasność 600 kandel na metr kwadratowy jest celowo równoważona.ale wystarczająco ograniczone do intymnych zastosowań, takich jak lustra próżnościowe, gdzie nadmierna jasność powoduje zmęczenie oczu..

Technologia IPS (włączanie w samolocie)ensures that color accuracy remains consistent whether the viewer stands directly in front or observes from 45 degrees above—a common scenario when displays are mounted on pedestals or embedded in countertop units178-stopniowy kąt widzenia oznacza, że wielu widzów zgromadzonych wokół robota lub cyfrowego posągu widzi identyczne kolory i kontrast, a nie wyprane przesunięcia gamma typowe dla paneli TN.

Czysty wyświetlacz, zero zakłóceń dotykowych.

Zauważcie brak specyfikacji dotykowych.
To jest celowe.

TXW700197T0 jest dostarczany jakomoduł wyświetlania wyłącznieW przypadku sprzętu medycznego estetycznego, w którym higiena wymaga rezystywnego dotyku lub specjalistycznych folii pojemnościowych,Nie jesteś zablokowany w niezgodnych z fabryczną instalacją warstwach dotykowych.W przypadku posągów animatronicznych, gdzie nie ma potrzeby dotyku, unikamy kosztów i zakłóceń optycznych niepotrzebnych czujników dotykowych.

W sprawieFL5893 IC sterownikazarządza tablicą TFT z zintegrowanym sterowaniem czasowym, obsługującym 24-bitową głębię barwy za pośrednictwem 4-przewodnego interfejsu MIPI DSI. This high-speed serial connection—terminated in a standard 40-pin connector—delivers uncompressed video data while maintaining signal integrity in electromagnetically noisy environments like retail spaces or medical clinics.

Integracja mechaniczna: kwestia precyzji

Opis modułu:1860,15 mm × 191,28 mm × 5,26 mm

5,26 milimetra grubości umożliwiają umieszczenie jednostki podświetlenia LED i sterownika PCB, pozostając jednocześnie wystarczająco szczupły do zastosowań ściennych lub instalacji osadzonych w urządzeniach detalicznych.Niewielka różnica wymiarowa między szerokością a wysokością (186.15 mm vs. 191.28 mm) odpowiadają za wyjście kabli FPC (Flexible Printed Circuit) i umieszczenie deski kierowcy.

Kompatybilność szkła pokrywającego:
Profil płaskiej powierzchni umożliwia optyczne wiązanie ze szkłem pokrywającym wzmocnionym chemicznie o długości 1,1 mm lub 2,0 mm. W przypadku lusterek piękności umożliwia to bezpośrednie laminowanie szkła lustrzanego półodbicia,tworzenie efektu "magicznego lusterka", w którym elementy UI pojawiają się nad odbiciemW przypadku zastosowań robotycznych powierzchnia przyjmuje zabiegi przeciwbrzmiewania (AG), które zapobiegają "plastikowej zabawie" błyszczących ekranów pod oświetleniem sali wystawienniczej.

Projektowanie termiczne do ciągłej pracy

Zakres działania:-20°C do +70°C
Zakres przechowywania:-30°C do +80°C

W niniejszych specyfikacjach uznaje się, że wyświetlacze reklamowe dla biurkowych urządzeń mogą działać nieprzerwanie w słabo wentylowanych kioskach handlowych,/podczas gdy sprzęt medyczny /zostaje poddany rygorystycznym protokołom sterylizacji /z uwzględnieniem wahania temperaturySterownik FL5893 zawiera automatyczną kompensację temperatury, regulującą krzywe gamma w miarę ogrzewania wyświetlacza podczas ciągłej pracy 24/7.zapobieganie przesunięciu kolorów, które mogłyby mieć wpływ na dokładność obrazowania medycznego lub spójność kolorów marki w reklamie.

Minimalne temperatury przechowywania -30°C zapewniają przetrwanie podczas zimowych łańcuchów logistycznych,podczas gdy maksymalne temperatury przechowywania +80°C umożliwiają przechowywanie w magazynie w klimacie tropikalnym bez degradacji folii polaryzatora lub integralności ciekłych kryształów.

Aplikacja Deep Dive: gdzie dominują kwadratowe ekrany

Urządzenia medyczne estetyczne:
W maszynach do analizy skóry, kształt kwadratowy uchwyca pełną topologię twarzy bez "szerokoekranowego wycinania", które odcina czoło lub podbródek.układ symetryczny pozwala na obok siebie pionowe obrazy z równym pomieszczeniem oddechowym, zamiast niezręcznego poziomego ściskania.

Holograficzne Statuety Anime:
Zbiórkowe figurki z zintegrowanymi wyświetlaczami wymagają proporcji twarzy, które pasują do rzeźbionego ciała.1 stosunek utrzymuje geometrii artysty zamierzony, o rozdzielczości 1080 pikseli zapewniającej wystarczającą rozdzielczość dla szczegółowych tekstur tęczówki i zmian wyrazu.

Inteligentne lusterka piękności:
Kiedy użytkownik stoi 30-40 cm od lusterka, szerokość ekranu 177 mm zapełnia optymalne pole widzenia do pielęgnacji skóry twarzy.Format kwadratowy umożliwia zarówno samoucznienia w trybie portretowym (pokazujące pełną twarz i szyję) jak i porównania produktów w trybie krajobrazowym (pokazujące analizę lewej/prawej strony) bez obracania sprzętu.

Odtwarzacze reklamowe:
Pomieszczenie na stołach detalicznych i stolikach barów jest ograniczone.Jasność 600 nitów przecina otoczenie oświetlenia restauracji bez zużycia energii 1000+ nit wyświetlaczy zewnętrznych.

Wsparcie rozwojowe i dostosowanie

Kompatybilność interfejsu:
Interfejs MIPI DSI 4 pasów wymaga tylko czterech par danych i jednej pary zegarowej, uproszczając trasy PCB w porównaniu z równoległymi interfejsami RGB.Jest to szczególnie cenne w szczupłych konstrukcjach głowy robota, gdzie nieruchomość PCB jest ograniczonaSekwencje inicjalizacji odniesienia są dostępne dla platform Rockchip RK3566/RK3588, Raspberry Pi Compute Module 4 i NXP i.MX8M.

Poprawki optyczne:
Podczas gdy standardowa konfiguracja 600 nitów nadaje się do większości zastosowań wewnętrznych,Modyfikacje podświetlenia mogą regulować wydajność do 400 nitów dla słabo oświetlonych pomieszczeń konsultacyjnych lub 800 nitów dla wysokiej klasy wyświetlaczy okien detalicznychNiestandardowe długości kabli FPC umożliwiają obsługę mechanizmów obrotowych w odtwarzaczach reklamowych lub stawów stawowych w szyjach robotów.

Długotrwała dostępność:
Zaprojektowany do cykli życia produktów przemysłowych i medycznych, układ sterowania FL5893 i czynniki kształtu kwadratowego panelu stanowią stabilny wybór łańcucha dostaw.Zobowiązanie to wspiera producentów urządzeń kosmetycznych, którzy muszą zagwarantować 7-letnią dostępność części zamiennych do urządzeń regulowanych przez FDA.

Rewolucja kwadratowa zaczyna się tutaj

Przestań zmuszać swoje okrągłe treści do prostokątnych więzień.
Przestań akceptować zniekształcone twarze i wycięte kompozycje.
Przestań projektować w zakresie ograniczeń starych paneli 16:9

TXW700197T0 Specyfikacje:
7-calowa przekątna. Rozstrzygnięcie 1080x1080. Obszar aktywny 177.557x177.557mm. 600 nitów IPS. MIPI DSI 4-przejazd.

Poproś o rysunki techniczne i próbki jednostek już dziś.
Nasi inżynierowie aplikacji mogą dostarczyć wytyczne optycznego łączenia dla integracji lusterek i mechaniczne zalecenia montażu dla punktów przegubowych robotów.
