5,5-calowy ekran LCD do ręcznych konsol do gier, 1080*1920, wysoka jasność 700 nitów, ekran nawigacji motocyklowej

MOQ: 1
Cena £: Negocjowalne
Okres dostawy: 7-16 dni
Metoda płatności: L/C, D/A, D/P, T/T
Wydajność dostaw: 10000szt
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
SHENZHEN
Nazwa handlowa
TXWEI
Orzecznictwo
CE FCC ROHS
Numer modelu
TXW550081N0-SY
Dokument
TXW550081N0-CTP_SPEC.pdf
Liczba pikseli:
1080*1920
Kierunek oglądania:
IPS
Wyświetl interfejs:
Pas MIPI 4
Jasność:
700 nitów
Obszar aktywny:
68,53*121,82 (mm)
Rozmiar konturu:
70,53*127,28*1,68/75,92*136,3*2,56 (mm)
Temperatura pracy:
-20+60 ℃
Temperatura przechowywania:
-30+70℃
Liczba pinów:
40PIN
Podkreślić:

5

,

5-calowy ekran LCD do ręcznych konsol do gier

,

5

Opis produktu

TXW550081N0-CTP

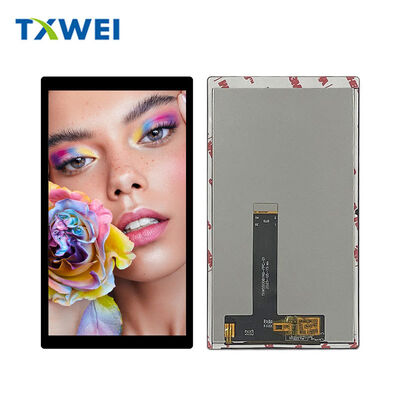

5.5" FHD IPS TFT LCD Display Module z pojemnościowym dotykiem

Przegląd produktu

W sprawieTXW550081N0-CTPjest wysokiej jakości 5,5-calowy moduł wyświetlacza TFT LCD wytwarzany przezShenzhen Tianxianwei Technology Co., Ltd.Zaprojektowany do zastosowań o wysokiej wydajności, moduł ten łączy w sobie oszałamiającą rozdzielczość Full HD z reakcyjną technologią pojemnościowego dotyku w kompaktowym, przemysłowym opakowaniu.
Niezależnie od tego, czy pracujesz nad urządzeniami przenośnymi, kontrolerami przemysłowymi, sprzętem medycznym, czy elektroniką użytkową, ten wyświetlacz zapewnia wyjątkową jasność, dokładność koloru,i niezawodną wydajność dotykową.

Główne specyfikacje

Wielkość wyświetlacza:5.5 cali (po przekątnej)
Rozstrzygnięcie:1080 × RGB × 1920 (FHD)
Typ wyświetlacza:IPS TFT LCD (zwykle czarny)
Obszar aktywny:68.53 ((W) × 121.82 ((H) mm
Pixel Pitch:0.06345 × 0.06345 mm
Głębokość koloru:16.7 milionów kolorów (24-bitowy RGB)
W kierunku widzenia:Pełny IPS (we wszystkich kierunkach)
System sterowania:HX83112-A
Interfejs:4-pasmowy MIPI DSI
Technologia dotykowa:Pojemnościowy panel dotykowy (CTP)
Wymiary modułu:75.92 ((W) × 136.30 ((H) × 2.56 ((T) mm

Wyższa wydajność wizualna

Technologia IPS zapewnia doskonałe kąty widzenia

W przeciwieństwie do standardowych paneli TN, naszeWłączenie w samolocie (IPS)Technologia zapewnia spójne odtwarzanie kolorów i kontrastkażdy kąt widzeniaNiezależnie od tego, czy patrzysz z boku, z góry, czy z dołu, Twoje treści pozostają żywe i dokładne.

Rozdzielczość Full HD

Z1080 × 1920 pikseliWykorzystuje się ekran o wymiarze 5,5".Gęstość pikseli ~400 PPIIdealne dla aplikacji wymagających precyzji wizualnej.

16.7M Głębokość koloru

Wsparcie dla24-bitowy kolor RGBumożliwia gładkie gradienty, naturalne odcienie skóry i profesjonalną dokładność kolorów dla aplikacji multimedialnych.

Wymiary fizyczne

Wielkość modułu LCM + CTP:750,92 mm (W) × 136,30 mm (H) × 2,56 mm (T)
Aktywny obszar wyświetlania:680,53 mm (W) × 121,82 mm (H)
Kompaktowy projekt:Optymalizowane dla urządzeń o ograniczonej przestrzeni bez narażania ekranu.

Interfejs i łączność

Interfejs 4-pasmowy MIPI DSI

SzybkośćMIPI DSI (Display Serial Interface)z 4 pasami danych zapewnia:
  • Duża przepustowość dla płynnych częstotliwości odświeżania 60Hz+
  • Niska EMI dla zastosowań wrażliwych na hałas
  • Zmniejszona liczba szpilów uproszczająca projektowanie PCB
  • Niskie zużycie energii przedłużające żywotność baterii

40-pin FPC Connector Pinout

Elektrownia i Ziemia:
  • Piny 1-2: GND
  • Piny 15, 17: LED+ (anodę)
  • Pin 21, 23, 25: LED- (katodę)
  • Pin 31: LCD_IOVCC (1.8V)
  • Pin 35: VSP (+5,7V)
  • Pin 37: VSN (-5,7V)
  • Piny 39-40: GND
Dane MIPI DSI:
  • Wskaźniki 12/14: D0N/D0P (przewód danych 0)
  • Piny 18/20: D1N/D1P (przewód danych 1)
  • Piny 30/32: D2N/D2P (przewód danych 2)
  • Piny 36/38: D3N/D3P (przewód danych 3)
  • Piny 24/26: CLKN/CLKP (zegar)
Sygnały sterowania:
  • Pin 3: CTP_RST (Touch Reset)
  • Pin 4: LCD_RST (resetowanie LCD, 1,8 V, aktywne niskie)
  • Pin 5: CTP_INT (przerwanie dotyku)
  • Pin 6: TE (efekt rozrywania)
  • Pin 29: PWM (regulacja światła tylnego)
Interfejs I2C dotykowy:
  • Pin 7: CTP_SDA (Touch I2C Data)
  • Pin 9: CTP_SCL (Touch I2C Clock)
Pozostałe:
  • Pin 8: LCD_ID (NC - brak połączenia)
  • Pin 11: NC (bez połączenia)

Zaawansowany system podświetlenia

Rodzaj:Biała dioda LED o oświetleniu krawędziowym
Liczba LED:18 diod
Napęd naprzód:16.8V ~ 19.2V (typowy: 18V)
Prąd naprzód:60 mA (typowy)
Światłość:700 cd/m2 (z LCD+CTP)
Żywotność LED:30000 godzin
Kontrola przyciemnienia:Interfejs PWM
Pro Tip:Podświetlenie tylne obsługuje przyciemnianie PWM (Pin 29), umożliwiając precyzyjną kontrolę jasności od 0-100% w celu zarządzania energią i dostosowania światła otoczenia.

Zintegrowany pojemnościowy panel dotykowy

Przewidywany pojemnościowy dotyk (PCT)technologia zapewnia:
  • Wsparcie wielofunkcyjne (zwykle 5+ punktów)
  • Wysoka wrażliwość, reaguje na lekki dotyk palcem
  • Trwałość
  • Przejrzystość optyczna ∼ minimalny wpływ na jasność ekranu
Interfejs dotykowy:I2C (SDA/SCL) z dedykowaną linią przerywania (CTP_INT) i kontrolą przywracania (CTP_RST).

Środowisko i niezawodność

Warunki eksploatacji

Temperatura pracy:-20°C ~ +60°C
Temperatura przechowywania:-30°C ~ +70°C
wilgotność pracy:20% ~ 90% RH

Badanie niezawodności

✓ Przechowywanie w wysokiej temperaturze: +70°C / 96 godzin
✓ Przechowywanie w niskiej temperaturze: - 30°C / 96 godzin
✓ Wysoka temperatura pracy: +60°C / 96 godzin
✓ Niska temperatura pracy: - 20°C / 96 godzin
✓ Wstrząs cieplny: -20°C ️ +60°C, 10 cykli
✓ Odporność na wilgotność: 50°C × 90% RH / 96 godzin

Charakterystyka elektryczna

napięcie zasilania I/O (VDDIO):
  • Minimum: 1,8 V
  • Typowe: 1,8 V
  • Maksymalny: 3,3 V
Pozytywne napięcie analogowe (VSP):
  • Minimum: 4,8 V
  • Typowe: 5,7 V
  • Maksymalny napięcie: 6,0 V
Poziom napięcia analogowego (VSN):
  • Minimum: -6,0 V
  • Typowe: -5,7 V
  • Maksymalny napięcie: -4,8 V
Wymagania dotyczące sekwencji zasilania:
  • Czas wzrostu VDD1: 20 μs ~ 2 ms
  • Czas wzrostu VSP/VSN: 100 μs ~ 5 ms
  • Właściwe sekwencjonowanie wymagane do niezawodnego uruchomienia

Idealne zastosowania

Elektronika użytkowa

  • Ręczne urządzenia do gier
  • Przenośne odtwarzacze multimedialne
  • Urządzenia zdalnego sterowania wysokiej klasy

Przemysłowe

  • Panele sterujące HMI
  • Sprzęt do badań i pomiarów
  • Tabletki przemysłowe

Medyczne

  • Przenośne urządzenia diagnostyczne
  • Systemy monitorowania pacjentów
  • Tabletki medyczne

Produkcja samochodowa

  • Wyświetlacze paneli sterowania
  • Systemy informacyjno-rozrywkowe
  • Rozrywka na tylnych siedzeniach

Informacje o zamówieniu

Numer modelu:TXW550081N0-CTP
Opis:5.5" FHD IPS LCD + pojemny panel dotykowy
Dostępne opcje dostosowania:
  • Zwiększenie jasności (do 1000+ nitów)
  • Zastosowanie szkła pokrywającego (powierzchnie AG/AR/AF)
  • Długość FPC i modyfikacje złącza
  • Dostosowanie oprogramowania dotykowego
Znaków:

500 cd/m2 wyświetlacz TFT LCD,

5-calowy wyświetlacz TFT LCD,

Wyświetlacz IPS LCD 550cd/m2
