Sprzęt sterujący przemysłowy, wielkość sprzedaży hurtowej 5-calowy ekran dotykowy 800*480 TFT

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16 dni
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen, Guangdong

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW500152N0-RTP

Dokument

Podkreślić:

5-calowy ekran dotykowy TFT LCD

urządzenia do kontroli przemysłowej

monitor LCD

Opis produktu

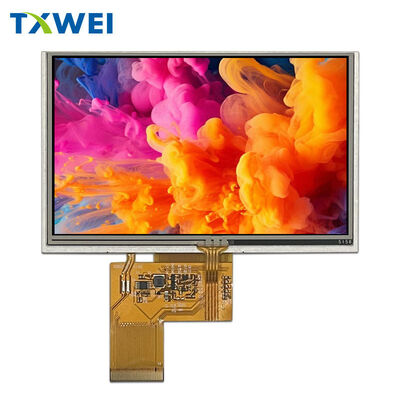

✦ TXW500152N0-RTP ✦

5.0" przemysłowy wyświetlacz TFT WVGA + RTP

Rozdzielczość 800×480 | 24-bit RGB | Ekran dotykowy rezystancyjny | Konstrukcja szerokotemperaturowa

◆ Dlaczego wybrać ten wyświetlacz?

▸ Wyraźne wizualizacje WVGA

Rozdzielczość 800×RGB×480 zapewnia ostry, żywy obraz dla interfejsów przemysłowych. 16,7 mln prawdziwych kolorów dzięki architekturze podwójnego układu scalonego ILITEK ILI6122+ILI5960. Rozstaw pikseli 0,135 mm zapewnia czytelność tekstu i przejrzystość ikon z odległości ramienia.

▸ Niezawodny ekran dotykowy rezystancyjny

Zintegrowany 4-przewodowy rezystancyjny ekran dotykowy (RTP) — sprawdzony wybór do środowisk przemysłowych. Działa bezbłędnie z rękawicami, rysikami lub gołymi palcami. Brak problemów z zakłóceniami pojemnościowymi na hałaśliwych podłogach fabrycznych.

▸ Optymalne widzenie pod kątem 6 O'Clock

Zaprojektowany do instalacji z widokiem od dołu. Idealny do paneli sterowania montowanych powyżej linii wzroku, kiosków i systemów wbudowanych, gdzie użytkownik patrzy w górę na ekran.

▸ Zbudowany do ekstremalnych warunków

→ Temperatura pracy: -20°C do +70°C → Temperatura przechowywania: -30°C do +80°C → Wilgotność: Do 90% RH

Przeszedł 96-godzinne przechowywanie w wysokiej temperaturze (+80°C), 96-godzinne przechowywanie w niskiej temperaturze (-30°C) i 50-cyklowe testy szoków termicznych (-20°C↔70°C). Ten ekran sprawdza się tam, gdzie wyświetlacze konsumenckie zawodzą.

◆ Specyfikacje techniczne

Rdzeń wyświetlacza • Typ panelu: Aktywna matryca TFT, transmissive, normalnie biały • Rozdzielczość: 800(H) × 480(V) pikseli • Głębokość kolorów: 16,7 mln (24-bit RGB) • Układ pikseli: pionowy pasek RGB • Obszar aktywny: 108,00 mm × 64,80 mm • Kierunek widzenia: 6 O'Clock • Układ sterownika: ILITEK ILI6122 + ILI5960

System dotykowy • Typ: 4-przewodowy rezystancyjny ekran dotykowy (RTP) • Interfejs: Analogowe wykrywanie pozycji • Aktywacja: Oparta na nacisku (kompatybilna z rękawicami) • Trwałość: Szacowana na miliony dotknięć

Podświetlenie • Typ: Podświetlenie LED białe krawędziowe • Liczba diod LED: 12 chipów (6 szeregowo × 2 równolegle) • Napięcie przewodzenia: 17,4 V ~ 19,8 V • Prąd przewodzenia: 40 mA typowo • Jasność: 240 cd/m² (typowo z LCD+RTP) • Żywotność: 30 000 godzin do 50% jasności

Interfejs elektryczny • Wideo: 24-bitowy równoległy RGB (R0-R7, G0-G7, B0-B7) • Zegar: wejście zegara pikselowego DCLK • Synchronizacja: HSYNC, VSYNC, DE (data enable) • Sterowanie: DISP (włączanie/wyłączanie wyświetlacza) • Zasilanie: VDD 3,0~3,6 V (3,3 V typowo)

Wymiary fizyczne • Rozmiar modułu: 120,70 mm × 75,80 mm × 2,80 mm • Z RTP: 116,80 mm × 72,60 mm × 4,15 mm • Waga: TBD • FPC: 40-pin, rozstaw 0,5 mm

◆ Przypisanie pinów (FPC 40-pin)

Zasilanie i podświetlenie ① LEDK — Katoda podświetlenia (–) ② LEDA — Anoda podświetlenia (+) ③ GND — Masa ④ VDD — Zasilanie logiczne (3,3 V)

Magistrala danych RGB ⑤~⑫ R0-R7 — Dane czerwone (LSB do MSB) ⑬~⑳ G0-G7 — Dane zielone (LSB do MSB) ㉑~㉘ B0-B7 — Dane niebieskie (LSB do MSB)

Synchronizacja i sterowanie ㉙ GND — Masa ㉚ DCLK — Zegar pikselowy ㉛ DISP — Włączanie wyświetlacza ㉜ HSYNC — Synchronizacja pozioma ㉝ VSYNC — Synchronizacja pionowa ㉞ DE — Włączanie danych ㉟ NC — Brak połączenia ㊱ GND — Masa

Dotyk (NC na FPC — RTP podłączony oddzielnie) ㊲ XR — Dotyk w prawo (NC na FPC) ㊳ YD — Dotyk w dół (NC na FPC) ㊴ XL — Dotyk w lewo (NC na FPC) ㊵ YU — Dotyk w górę (NC na FPC)

◆ Charakterystyka czasowa

Wymagania dotyczące zegara • Częstotliwość DCLK: 33,3 MHz typowo (maks. 50 MHz) • Odświeżanie: stabilna częstotliwość klatek 60 Hz

Synchronizacja pozioma • Aktywny wyświetlacz: 800 cykli zegara • Okres całkowitej linii: 1056 typowo (zakres 862~1200) • Impuls HSD: 1~40 cykli • Tylny ganek: 46 cykli • Przedni ganek: 16~354 cykli

Synchronizacja pionowa • Aktywny wyświetlacz: 480 linii • Okres całkowitej klatki: 525 typowo (zakres 510~650) • Impuls VSD: 1~20 linii • Tylny ganek: 23 linie • Przedni ganek: 7~147 linii

◆ Scenariusze zastosowań

Znaków:
500 cd/m2 wyświetlacz TFT LCD,

5-calowy wyświetlacz TFT LCD,

Wyświetlacz IPS LCD 550cd/m2
