5,5-calowy pionowy ekran dotykowy IPS FHD o rozdzielczości 1080*1920, wyświetlacz TFT LCD z interfejsem MIPI

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16 dni
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen, Guangdong

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW550037N0-SN

Dokument

Podkreślić:

5 5-calowy pionowy ekran LCD IPS FHD

Interfejs MIPI wyświetlacz Tft LCD

Opis produktu

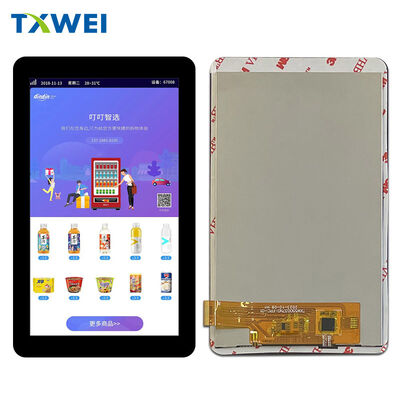

TXW550037N0-SN 5Wyświetlacz FHD+ IPS z zintegrowanym capacitive touch

/

Przegląd

TXW550037N0-SN stanowi kompleksowe rozwiązanie wyświetlające dla nowoczesnych aplikacji wbudowanych.46-calowy moduł łączy wysokiej rozdzielczości panel IPS LCD z w pełni zintegrowanym pojemnościowym panelem dotykowymZastosowany przez Shenzhen Tianxianwei Technology, jest najnowszy wzorzec, który zapewnia wyjątkową wydajność wizualną i intuicyjną interakcję użytkownika w jednym, kompaktowym zestawie.Ten wyświetlacz jest przeznaczony do wymagających zastosowań, w których jakość ekranu, dotknięcia i efektywności przestrzeni nie mogą zostać naruszone.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Technologia wyświetlania

Architektura panelu IPSTechnologia In-Plane Switching odróżnia ten moduł od konwencjonalnych wyświetlaczy TN.Użytkownicy doświadczają tej samej jakości wizualnej, niezależnie od tego, czy oglądają wprost, czy pod skrajnymi kątami..

Normalnie w trybie czarnymPanel działa w normalnej konfiguracji czarnej.i zmniejszone przenikanie światła w porównaniu z normalnie białymi alternatywamiEfektywność energetyczna wzrasta w ciemnych interfejsach.

Aktywna matryca TFTAktywne adresowanie matrycy transistorowej zapewnia, że każdy piksel otrzymuje dedykowane sterowanie przełączaniem.

/Proszę, proszę, proszę.

Rozdzielczość i architektura pikseli

Rozdzielczość Full HD+1080 pikseli poziomo. 1920 pikseli pionowo. Ten współczynnik 9:16 nadaje się do aplikacji zorientowanych na portret: smartfony, portfele, pionowe panele przemysłowe.

Układ pasów RGBPodpixele zorganizowane w pionowych paskach RGB. Naturalne mieszanie kolorów w normalnych odległościach widzenia. Optymalne dla treści fotograficznych i interfejsów o krytycznym znaczeniu dla kolorów.

Wskaźnik pikseli63 mikrometry poziome, 63 mikrometry pionowe, 401 pikseli na cal, oddzielne piksele niewidoczne na typowej odległości 300 mm, gładkie gradienty, wyraźny tekst.

Aktywny obszar wyświetlania68.04 mm szerokość × 120.96 mm wysokość.

│ │ │ │ │ │ │ │ │

Wymiary modułu LCD78Moduł o szerokości 0,00 mm, wysokości 129,76 mm i grubości 1,95 mm.

Kompletna montażka za pomocą dotyku83.70 mm szerokość zespołu. 141,20 mm wysokość zespołu. 3,20 mm grubość całkowita. Dodatkowe 1,25 mm pomieści pojemną warstwę dotykową i pokrywa szkło bez nadmiernej objętości.

WagaOkreślone na podstawie ostatecznych specyfikacji szkła pokrywającego, zoptymalizowane do zastosowań przenośnych, gdzie każdy gram ma znaczenie.

Złącze FPC39-pin elastyczny obwód drukowany, kompaktowy odcisk złącza, niezawodne połączenie tablicy z wyświetlaczem, zaprojektowany do automatycznego montażu.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Pojemnościowy panel dotykowy

G+G ConstructionArchitektura szkła pokrycia + czujników. Dwie dyskretne warstwy szkła połączone przez przezroczystą optyczną kleją. Wyższa trwałość w porównaniu z alternatywami opartymi na folii. Wysoka reakcja dotykowa.

Zbiór materialny0Gęstość szkła pokrycia 0,55 mm. Warstwa laminacji OCA. Szkło czujnika ITO. Całkowita grubość modułu dotykowego: 1,45 ± 0,10 mm. Robustna, ale wyrafinowana.

Integracja kontroleraKontroler dotykowy CST340 w konfiguracji Chip-on-Flex. Dedykowana jednostka przetwarzania odpowiada za obliczenia dotykowe z mikrokontrolera hosta. 100 Hz typowa częstotliwość raportowania. Gładkie śledzenie.

Możliwość wielofunkcji dotykowych5 punktów jednoczesnego rozpoznawania dotykowego. Wspierane złożone gesty. Przycisnąć do powiększenia. Dwa palce obracać. Wielopunktowe naciśnięcie. Nowoczesne wymagania interfejsu użytkownika spełnione.

Interfejs komunikacjiStandardowy protokół I2C. Linia zegara SCL. Linia danych SDA. Wyjście przerwy INT do powiadamiania o zdarzeniach. Kompatybilny z praktycznie wszystkimi nowoczesnymi mikrokontrolerami i procesorami aplikacyjnymi.

Parametry działania2zakres zasilania od.8V do 3.3V. temperatura funkcjonalna od -20°C do +60°C. < 10 mW typowej mocy operacyjnej. wydajny w przypadku konstrukcji zasilanych bateriami.

/

Interfejs i sygnalizacja

Standard MIPI DSI4 pasmowy procesor przemysłowy - seryjny interfejs wyświetlacza. Standardy przemysłowe dla szybkiej łączności wyświetlacza.

Ścieżki danychD0, D1, D2, D3 pary różniczkowe. Cztery równoległe kanały danych. 1 Gbps na pas typowy. Łączna przepustowość wystarczająca do odświeżania Full HD + 60 Hz z 24-bitową głębią koloru.

Architektura zegaraDedykowana para różnicowa CLK, synchronizacja źródła, uproszczone zegarowanie systemu, bez potrzeby zarządzania skomplikowanymi układami.

Komanda vs. tryby wideoTryb poleceń do konfiguracji rejestrów, tryb wideo do strumieniowania pikseli w czasie rzeczywistym, elastyczna integracja systemu, możliwość niskiej mocy obrazu statycznego.

/ - Nie, nie, nie./ - Nie, nie, nie.゚ ゚/: ゚ ゚/ - Nie, nie, nie.゚ ゚/: ゚ ゚

Charakterystyka elektryczna

Wyposażenie rdzenia (VDD)2.5V minimum. 3.3V typowe. 3.6V maksymalne. Moc analogowa dla wewnętrznych konwerterów DC-DC i obwodów odniesienia. Stabilna regulacja niezbędna do pracy bez migotania.

Wysyłka I/O (IOVCC)1.65V minimum. 1.8V typowe. 3.3V maksymalne. Kompatybilność poziomu logicznego. Bezpośrednie połączenie z procesorami 1.8V lub 3.3V bez przekładu poziomu.

Napięcia napędu bramyVGH: 11V typowe. Pozytywny napęd bramy do przełączania TFT. VGL: -7V typowy. Negatywny napęd bramy do całkowitego wyłączenia pikseli. Wygenerowany wewnętrznie przez obwody pompy ładowania.

Wspólna elektroda (VCOM)Napęd referencyjny dostosowywalny. Zakres regulacji od -2 V do 0 V. Kalibrowany fabrycznie dla minimalnego migotania. Regulowany w polu dla specyficznej optymalizacji aplikacji.

Obecne zużycieCharakteryzuje się je na podstawie zawartości wyświetlacza i ustawień podświetlenia.

System oświetlenia tylnego

Konfiguracja LED36 białych diod LED w sumie. Architektura oświetlona na krawędzi. Światło kierowane przez całą szerokość panelu poprzez precyzyjne filmy optyczne. 18 równoległych strun elektrycznych. 2 serii diod LED na strunę.

Wymagania dotyczące energii elektrycznejNapęd naprzód: minimum 11.2V. Maksymalnie 12.8V. 12V nominalny punkt projektowy. Prąd naprzód: 360 mA typowy dla pełnej jasności. Indywidualny prąd LED: 20 mA.

Wydajność świetlności2000 cd/m2 typowe z LCD i CTP w stosie optycznym. Wystarczająco jasne dla środowisk wewnętrznych i zewnętrznych w cieniu. Czytelne w warunkach oświetlenia biurowego i świetlnych.

JednorodnośćMinimalna jednolitość jasności 80% w całym obszarze aktywnym, bez widocznych gorących punktów, stałe oświetlenie dla profesjonalnego wyglądu.

Długowieczność20Określona jako 50% utrzymania jasności pracującej przy 20 mA na LED.

Interfejs sterowania4 × połączenia anodowe LEDA. 4 × połączenia katodowe LEDK. Rozproszone ścieżki prądu. Zmniejszone straty rezystywne. Kompatybilne przyciemnianie PWM do regulacji jasności.

/

Czas i zarządzanie energią

Wymagania resetowaniaReset przycisku RESX w aktywnym niskim zakresie. Minimalna szerokość impulsu 1 ms. Okres inicjalizacji 5 ms po uwolnieniu. Wewnętrzny OTP ładuje dane kalibracyjne fabryczne. Gwarancja stabilnej pracy po zakończeniu resetu.

Zapobieganie skutkom rozdarciaWyjście sygnału TE. Impuls synchronizacji ram. MCU koordynuje aktualizacje pamięci z odświeżeniem wyświetlacza. Eliminuje widoczne rozrywanie dynamicznej zawartości.

Sekwencja włączeniaWymagane jest zastosowanie napięcia w etapie. Najpierw VDD1/HS_VCC. Następnie VDD3. Uwolnienie RESX po stabilizacji. Pasy MIPI w stanie LP11 podczas inicjalizacji. Minimum 50 ms przed transmisją wideo.Wyświetlacz 120 ms gotowy od uruchomienia mocy.

Tryb uśpieniaWprowadzenie poleceń SLPIN. Wyłączony wyświetlacz. Aktywny dotyk opcjonalny. Zmniejszone zużycie energii. Szybkie wznowienie pełnej operacji. Idealny do oszczędności baterii między interakcjami użytkownika.

Sekwencja wyłączeniaKomanda SLPIN najpierw. Zatrzymaj wideo. Minimalnie 3 obrazy przed wyłączeniem zasilania. VDD3 wyłączone. VDD1/HS_VCC wyłączone. Zapobiega naprężeniu elektrycznemu i artefaktom wizualnym.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Specyfikacje środowiskowe

Temperatura pracy-20°C do +60°C dla funkcji wyświetlania i dotyku.

Temperatura przechowywania-30°C do +70°C, nieczynność, dłuższa żywotność, elastyczność transportu i magazynowania.

wilgotnośćMaksymalna temperatury 90%, nie kondensująca, kompatybilna z tropikalnym środowiskiem.

Odporność na wstrząsy cieplneZweryfikowane do 10 cykli. ekspozycja na -20°C, 30 minut. przejście do +60°C, 30 minut. test stanu statycznego.

Działanie w wysokiej temperaturze+60°C ciągła praca, 96 godzin, bez zablokowania obrazu, bez zmiany koloru.

Praca w niskich temperaturach-20 stopni Celsjusza, 96 godzin, czas reagowania jest zgodny z specyfikacją, dotyk funkcjonalny.

Przechowywanie w wysokiej temperaturzePrzechowywanie w temperaturze +70°C, ekspozycja przez 96 godzin, wymagana weryfikacja funkcjonalna po badaniu.

Przechowywanie w niskiej temperaturzePrzechowywanie w temperaturze -30 stopni Celsjusza, ekspozycja przez 96 godzin, bez uszkodzenia fizycznego, bez uszkodzenia uszczelnienia.

Przechowywanie wilgotności50°C przy 90% RH, ekspozycja przez 96 godzin, brak tworzenia się bąbelków, delaminacji polaryzatora, efektów tęczy.

/

Zapewnienie jakości

Badania funkcjonalne100% test elektryczny, kontrola defektów pikseli, weryfikacja współrzędnych dotyku, pomiar jednolitości podświetlenia.

Weryfikacja niezawodnościCykl temperatury, wstrząs mechaniczny, odporność na wibracje, odporność na ESD, testy upadku według wymagań aplikacji.

Kryteria akceptacjiZero tolerancji na brakujące segmenty, brak szortów elektrycznych, brak niejasnych segmentów, brak warunków wyświetlania, brak nieprawidłowych wzorców wyświetlania, brak wycieków płynnych kryształów, integralność pieczęci obowiązkowa.

Zgodność produkcjiMateriały całkowicie wolne od ołowiu. Zgodne z dyrektywą RoHS 2011/65/UE. Ograniczenia dotyczące substancji REACH przestrzegane. Certyfikat odpowiedzialności środowiskowej.

/Przepraszam.

Wytyczne dotyczące integracji

Integracja mechanicznaZaleca się wsparcie montażowe z czterema krawędziami. Unikaj skoncentrowanych obciążeń na środkowym obszarze. Utrzymuj minimalną odległość 0,5 mm do elementów przewodzących. Ochrona ESD podczas obsługi obowiązkowa.

Zarządzanie cieplneWymagane jest zaprojektowanie ścieżki rozpraszania ciepła LED. Maksymalna temperatura połączenia 85°C. Obszar miedziany lub przewody termiczne w obszarze płyt PCB anodowych LED. Temperatura otoczenia dla zamkniętych obudow.

Projekt elektrycznyRekomendowane są oddzielne płaszczyzny naziemne dla cyfrowych i analogowych.Osłona dla zastosowań wrażliwych na EMI.

Integracja oprogramowaniaWymagana sekwencja inicjalizacji Himax HX8399C. Dostępna dokumentacja zestawu poleceń. Możliwość aktualizacji oprogramowania kontrolera dotykowego za pośrednictwem I2C. Biblioteki rozpoznawania gestów dostępne z CST.

Rozważania dotyczące stosów optycznychDostępne dostosowanie soczewek pokrywających. Opcje powłoki AR. Obsługa powierzchni AG. Filtry prywatności. Niestandardowe wycinki i kształty.

/

Wnioski

Medyczne przenośne urządzenia diagnostyczne, terminale monitorowania pacjentów, przenośne układy ultradźwiękowe, sterowniki procesów przemysłowych, tablety służbowe, inteligentne domowe panele sterujące.Interfejsy automatyki budynkówSprzęt testowy i pomiarowy. Mobilne terminale punktów sprzedaży. Przenośne urządzenia do zarządzania zapasami. Klawiatury systemów bezpieczeństwa. Wyświetlacze samochodowe. Narzędzia nawigacyjne.Kioski zewnętrzne z cieniemElektronika edukacyjna, prototypowanie i platformy rozwojowe.

/
