Producent produkuje 5-calowy ekran LCD 720*1280 ekran LCD wyświetlacz urządzenia ręcznego o pojemnościowym ekranie dotykowym

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16 dni
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen, Guangdong

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW550039N0-CTP

Dokument

Podkreślić:

5-calowy ekran LCD z pojemnościowym dotykiem

Wyświetlacz LCD 720X1280 tft

wyświetlacz ekranu LCD urządzenia przenośnego

Opis produktu

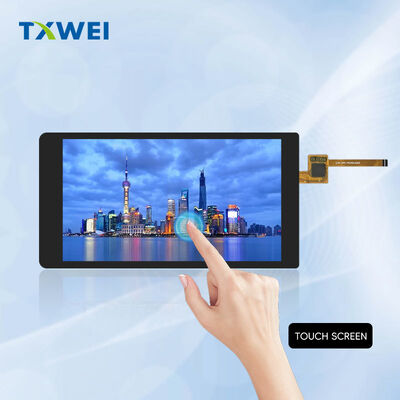

TXW550039N0-CTP 5Wyświetlacz HD+ IPS o pojemnościowym dotyku

● ● ● ●

Przegląd produktu

TXW550039N0-CTP zapewnia kompletne rozwiązanie wizualne i interaktywne w kompaktowym 5,5-calowym faktorze kształtu.Ten zintegrowany moduł łączy wysokiej wydajności IPS LCD z reagowania pojemnościowego panelu dotykowego, zaprojektowane do wymagających aplikacji wbudowanych, w których jakość wyświetlacza i doświadczenie użytkownika napędzają sukces produktu.

Wytwarzany przez Shenzhen Tianxianwei Technology, ten moduł wyświetlacza jest przeznaczony dla urządzeń przenośnych, interfejsów przemysłowych i elektroniki użytkowej wymagających niezawodnej interakcji dotykowej i żywych obrazów.

Wydarzenie odbyło się w dniu 30 kwietnia 2015 r.

Technologia wyświetlania

Doskonałość zespołu IPSTechnologia In-Plane Switching eliminuje przesunięcie kolorów i utratę kontrastu typowe dla konwencjonalnych paneli TN.utrzymanie spójnej wydajności optycznej we wszystkich kierunkach widzenia.

Zazwyczaj operacja w ciemnościachArchitektura ta zapewnia głębsze poziomy czarnego, lepsze współczynniki kontrastu i zmniejszone wycieki światła w porównaniu z normalnie białymi alternatywami.Dark user interfaces korzystają ze zwiększonej wydajności energetycznej.

Aktywny napęd macierzystyIndywidualne tranzystory cienkiej folii kontrolują każdy piksel niezależnie.

/

Rozdzielczość i jakość obrazu

Rozdzielczość HD+720 pikseli poziomo. 1280 pikseli pionowo. Współczynnik 9:16 optymalizuje aplikacje ukierunkowane na portret: terminale przenośne, urządzenia mobilne, pionowe panele sterujące.

Struktura pikseli paska RGBPionowy układ podpixelów RGB. Naturalne mieszanie kolorów w standardowych odległościach widzenia. Idealne do fotograficznych obrazów, wizualizacji danych i interfejsów o krytycznym kolorze.

Wymiary pikseli940,5-mikrometrowy rozmiar zarówno poziomy, jak i pionowy. Około 269 pikseli na cal. Gładkie odwzorowanie konturów. Jasna czytelność znaków.

Aktywny obszar widzenia68.04 mm szerokość × 120,96 mm wysokość.

│ │ │ │ │ │ │ │ │

Wymiary modułu LCD71Szerokość modułu 0,04 mm, wysokość modułu 129,56 mm, grubość całkowita 1,65 mm, wyjątkowo szczupły profil dla nowoczesnej integracji projektowania przemysłowego.

Kompletna montażka za pomocą dotyku76szerokość zespołu 0,00 mm. wysokość zespołu 143,46 mm. grubość całkowita 2,81 mm. Dodatkowa 1,16 mm umożliwia zastosowanie pojemnej warstwy dotykowej bez nadmiernej objętości.

WagaOstateczna specyfikacja określona przez wybór szkła pokrycia.

Łącznik układu elastycznego25-pin FPC dla sygnałów wyświetlania. 6-pin FPC dla interfejsu dotykowego. Kompaktne, niezawodne połączenie. Kompatybilny z zautomatyzowanymi procesami montażu.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Pojemnościowy panel dotykowy

Architektura G+F+FPokrycie szkło + folia + konstrukcja folii. Trójwarstwowa struktura z przezroczystej laminacji klejącej. Kosztowo trwałość. Odpowiadająca na dotyk.

Kontroler dotykowyFT5436DQQ układ zintegrowany. Dedykowane przetwarzanie dotykowe. 100 Hz częstotliwość raportu typowa. Gładkie śledzenie gestów. Niskie obciążenie procesora hosta.

Możliwość wielofunkcji dotykowych5 punktów jednoczesnego wykrywania, złożone rozpoznawanie gestów, przyciskanie zoomu, dwa palce, wielopalcowe sterowanie, nowoczesne interfejsy w pełni obsługiwane.

Protokół komunikacjiStandardowy interfejs I2C. Zegar SCL w 400 kHz typowy. Dane dwukierunkowe SDA. Wyjście przerwy INT dla powiadomienia o hostzie sterowanego zdarzeniem. Kontrola resetu RST do odzyskiwania inicjalizacji.

Charakterystyka elektryczna2Zakres pracy od.8V do 3.3V. Opcja interfejsu logicznego 1,8V. Temperatura funkcjonalna od -20°C do +60°C. <5 mW typowej mocy operacyjnej. Wydajny w przypadku konstrukcji zasilanych bateriami.

/ - Nie, nie, nie./ - Nie, nie, nie.゚ ゚/: ゚ ゚/ - Nie, nie, nie.゚ ゚/: ゚ ゚

Architektura interfejsu

Standard MIPI DSI4-pasmowy procesor przemysłowy, wysokiej prędkości sygnalizacja różnicowa, niska interferencja elektromagnetyczna, solidna odporność na hałas.

Ścieżki danychD0, D1, D2, D3 pary różniczkowe. Cztery równoległe kanały. Łączna szerokość pasma obsługuje odświeżanie 60 Hz w native rozdzielczości z 24-bitową głębią koloru.

Rozdzielenie zegaraParę różnicową CLK. Architektura synchroniczna ze źródłem. Uproszczona konstrukcja zegarowania systemu. Nie wymagane skomplikowane dopasowywanie przesunięć między pasami danych.

Tryby niskiej mocyLP11, LP10, LP00 wsparcie stanu. Ultra-niskie zasilanie w stanie gotowości. Szybkie przebudzenie z snu. Przedłużenie żywotności baterii dla aplikacji mobilnych.

Tryby dowodzenia i wideoTryb poleceń do konfiguracji rejestrów i obrazów statycznych. Tryb wideo do strumieniowania w czasie rzeczywistym. Elastyczna integracja systemu. Opcja pominięcia buforu klatki.

│ │ │ │ │ │

napięcie zasilania I/O (IOVCC)1.65V minimum. 1.8V typowe. 2.0V maksymalne. Kompatybilność poziomu logicznego z nowoczesnymi procesorami aplikacyjnymi. Bezpośrednie połączenie bez przekładu poziomu dla systemów 1.8V.

Analogiczne napięcie zasilania (VCI)2.5V minimum. 2.8V typowy. 3.3V maksymalny. Zasilanie sterownika ekranu rdzenia. Stabilna regulacja wymagana do pracy bez migotania.

Obecne zużyciePrąd operacyjny zależy od zawartości wyświetlacza i ustawień podświetlenia. Prąd w trybie uśpienia zminimalizowany w celu oszczędności baterii. Szczegółowa charakterystyka dostępna na życzenie.

Generator napędu bramyWewnętrzne obwody pompy ładowania generują napięcia przełącznikowe TFT.

/

System podświetlenia

Konfiguracja LED14 białych diod LED w układzie równoległym do serii. Architektura optyczna oświetlona na krawędzi. Precyzyjna płyta prowadząca światło. Dyfuzor i filmy zwiększające jasność.

Parametry elektryczneNapęd naprzód: minimum 19,6 V. Maksymalnie 22,4 V. Typowy prąd roboczy 40 mA. Proponowany napęd stałego prądu dla jednolitej jasności.

Wydajność świetlnościSpecyfikacja określona z pełnym stosem optycznym.

Okres eksploatacji30Oznaczona jako 50% utrzymania jasności przy 20 mA na diodę LED.

Interfejs sterowaniałączność anodowa LEDA łączność katodowa LEDK łączność przyciemniania PWM łączność przyciemniania PWM łączność przyciemniania

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Czas i kontrola

Zresetowanie architekturyWykonanie aktywności przy minimalnym impulsie 10 mikrosekund. Okres inicjacji 120 milisekund. Sekwencje wewnętrznego stanu maszyny konfiguracja zasilania. Ładowanie parametrów OTP podczas uruchamiania.

Sygnał o efekcie rozdarciaWynik impulsu TE. Wskazanie granicy ramy. Synchronizacja hosta dla bezpłatnych aktualizacji. Niezbędne do płynnego animacji i treści wideo.

Sekwencja mocyIOVCC i VCI aplikacja kolejność elastyczna. Uwolnienie RESET po stabilizacji zasilania. 15 milisekund opóźnienia przed akceptacją polecenia. Wyświetlanie gotowe wskazanie po inicjalizacji.

Zarządzanie stanem snuKomanda "Sleep In" w stanie gotowości, "Sleep Out" w stanie normalnym, szybkie przejście, opcjonalne zachowanie kontekstu.

/

Odporność środowiskowa

Temperatura pracy-20°C do +60°C dla funkcji wyświetlania i dotyku.

Warunki przechowywania-30 do +70 stopni Celsjusza, wilgotność względna od 20% do 90%, wysoka stabilność, kompatybilność z globalną logistyką.

Weryfikacja wstrząsu cieplnego10 cyklów badań. ekspozycja -20°C, 30 minut. ekspozycja +60°C, 30 minut. stan statyczny. bez awarii mechanicznej. bez pogorszenia wydajności.

Działanie w wysokiej temperaturze+60°C ciągła praca, 96-godzinna weryfikacja, bez zatrzymywania obrazu, bez zmiany koloru, zachowana reakcja dotykowa.

Działanie w niskich temperaturach-20 stopni Celsjusza, 96 godzin, czas reagowania w ramach specyfikacji, dotykowy funkcjonalny przez cały czas.

Wytrzymałość w wilgotności50 stopni Celsjusza przy wilgotności względnej 90%, ekspozycja przez 96 godzin, bez tworzenia się bąbelków, bez delaminacji uszczelnienia, bez efektu tęczy.

/Przepraszam.

Zapewnienie jakości

Badania produkcji100% weryfikacja elektryczna, inspekcja wad pikseli według standardów branżowych, walidacja liniowości współrzędnych dotyku, pomiar jednolitości podświetlenia.

Weryfikacja niezawodnościCykl temperatury według IEC 60068-2-14, wstrząs mechaniczny według IEC 60068-2-27, odporność na wibracje według IEC 60068-26, odporność na ESD według IEC 61000-4-2.

Standardy akceptacjiZero tolerancji na brakujące segmenty, brak szortów elektrycznych, brak niejasnych segmentów, brak warunków wyświetlania, brak nieprawidłowych wzorców wyświetlania, brak wycieków płynnych kryształów, integralność pieczęci obowiązkowa.

Zgodność ze standardami ochrony środowiskaMateriały całkowicie wolne od ołowiu. Zgodne z dyrektywą RoHS 2011/65/UE. Ograniczenia dotyczące substancji REACH przestrzegane. Certyfikowana odpowiedzialna produkcja.

/

Wytyczne dotyczące integracji

Zestaw mechanicznyZaleca się wsparcie czterostronne. Unikać obciążenia punktów na obszarze aktywnym. Utrzymać przepustność do elementów przewodzących. Ochrona ESD obowiązkowa podczas obsługi.

Projektowanie termiczneMonitorowanie temperatury łącza LED. Ścieżka rozpraszania ciepła przez PCB. Maksymalizacja powierzchni miedzi w obszarze anodowym. Ograniczanie środowiska dla uszczelnionych obudow.

Układ elektrycznyOddzielne analogowe i cyfrowe płaszczyzny uziemienia.

Integracja oprogramowaniaSekwencja inicjalizacji Sitronix ST7703. Dostępna dokumentacja zestawu poleceń. Konfiguracja oprogramowania dotykowego za pośrednictwem I2C. Biblioteki gestów od FocalTech.

Dostosowanie optyczneObejmuje kształt i grubość soczewki, powłokę antyrefleksyjną, obróbkę powierzchni antypromieniową, integrację filtrów prywatności, niestandardowe otwory i wycięcia, dostępne usługi łączenia optycznego.

/

Celne zastosowania

Przenośne urządzenia medyczne. Przemysłowe urządzenia przenośne. Mobilny sprzęt testowy. Inteligentne panele sterujące domem. Interfejsy automatyki budynków. Klawisze systemów bezpieczeństwa. Terminale w punktach sprzedaży.Systemy zarządzania zapasamiElektronika edukacyjna. Platformy rozwojowe. Urządzenia użytkowe. Wyświetlacze samochodowe. Instrumentacja morska. Urządzenia przenośne do użytku zewnętrznego.

/

Informacje o zamówieniu

Oznaczenie modeluTXW550039N0-CTP

ProducentShenzhen Tianxianwei Technology Co., Ltd.

Dostępność próbekWzory techniczne zazwyczaj 2-3 tygodnie. Czas realizacji produkcji 4-6 tygodni standardowo. Ceny objętościowe negocjowane od 1000 sztuk rocznie.

Usługi personalizacjiKształt i grubość okna. Drukowanie i znakowanie logo. Binding i wybór jasności. Długość FPC i pozycja złącza. Dostosowanie napięcia interfejsu. Modyfikacja oprogramowania dotykowego.Przyłączenie optyczne do obiektywu osłony na zamówienieWsparcie w zakresie certyfikacji regulacyjnej.
