5,5-calowy interfejs MIPI 1080*1920 HD kolorowy wyświetlacz ciekłokrystaliczny LCD moduł ciekłokrystaliczny TFT

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16 dni
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Shenzhen, Guangdong

Nazwa handlowa

TXWEI

Orzecznictwo

ISO9001 IS014001 IATF16949

Numer modelu

TXW550040N0-CTP

Dokument

Podkreślić:

50 5-calowy wyświetlacz MIPI TFT LCD

1080x1920 HD kolorowy ekran LCD

Opis produktu

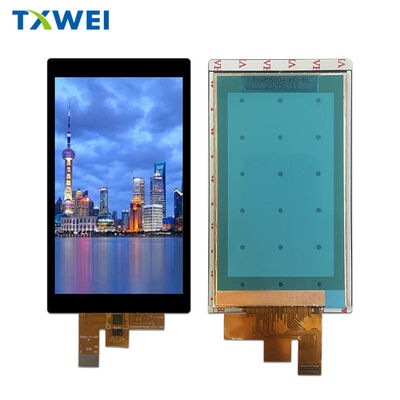

TXW550040N0-CTP | 5,46-calowy wyświetlacz LCD MIPI Full HD z ekranem dotykowym pojemnościowym

Przegląd produktu

TXW550040N0-CTP to wysokiej klasy moduł wyświetlacza TFT LCD o przekątnej 5,46 cala, wyposażony w rozdzielczość Full HD (1080×1920 pikseli) i zintegrowany pojemnościowy panel dotykowy. Zaprojektowany do zastosowań o wysokiej wydajności, ten wyświetlacz typu IPS zapewnia wyjątkową dokładność kolorów, szerokie kąty widzenia i responsywną interakcję dotykową za pośrednictwem solidnego 4-pasmowego interfejsu MIPI DSI.

Wyprodukowany przez Shenzhen Tianxianwei Technology, ten moduł wyświetlacza łączy najnowocześniejszą technologię wyświetlania z niezawodną konstrukcją klasy przemysłowej, co czyni go idealnym do urządzeń przenośnych, kontrolerów przemysłowych, sprzętu medycznego i elektroniki użytkowej wymagającej doskonałej wydajności wizualnej.

Kluczowe cechy

Oszałamiająca wydajność wizualna

Doświadcz krystalicznie czystego obrazu dzięki rozdzielczości 1080×RGB×1920 pikseli i 16,7 milionom wyświetlanych kolorów. Technologia IPS (In-Plane Switching) zapewnia spójne odwzorowanie kolorów i pełne kąty widzenia 178° ze wszystkich kierunków — eliminując przesunięcia kolorów i utratę kontrastu niezależnie od pozycji oglądania.

Zintegrowany dotyk pojemnościowy

Wielodotykowa struktura G+F+F (Glass + Film + Film) zawiera kontroler Goodix GT911, zapewniający precyzyjne i responsywne wykrywanie dotyku. Interfejs I²C zapewnia płynną komunikację z procesorami hosta, podczas gdy dedykowane piny przerwań i resetowania umożliwiają wydajne zarządzanie energią i rozpoznawanie gestów.

Szybki interfejs MIPI

Czteropasmowe, szybkie sygnalizowanie różnicowe MIPI DSI zapewnia niezawodną transmisję wideo o dużej przepustowości ze zredukowanym EMI. Ten nowoczesny standard interfejsu umożliwia cieńsze konstrukcje kabli i uproszczone układy PCB w porównaniu do tradycyjnych rozwiązań równoległych RGB.

Solidny system podświetlenia

Konfiguracja podświetlenia LED z krawędziowym podświetleniem zawiera 15 wysokowydajnych białych diod LED o typowej jasności 1200 cd/m². Dzięki żywotności diod LED wynoszącej 30 000 godzin i zewnętrznemu sterowaniu ściemnianiem PWM, moduł płynnie dostosowuje się do zmieniających się warunków oświetlenia otoczenia, od jasnego światła słonecznego po ciemne otoczenie.

Specyfikacje techniczne

Charakterystyka wyświetlacza

Typ wyświetlacza: IPS TFT LCD z trybem normalnie czarnym Obszar aktywny: 68,04 mm (szer.) × 120,96 mm (wys.) Format pikseli: 1080 (szer.) × 1920 (wys.) Układ pasków RGB Rozstaw pikseli: 21 μm (szer.) × 63 μm (wys.) Głębokość kolorów: 16,7 miliona kolorów (24-bitowe RGB) Kierunek widzenia: Wszystkie zegary (optymalne widzenie 360°) Współczynnik kontrastu: 1200:1 (typ.)

Specyfikacje panelu dotykowego

Struktura dotykowa: Wielodotykowy pojemnościowy G+F+F Kontroler IC: Goodix GT911 Interfejs: I²C z wyjściem przerwania Twardość powierzchni: ≥6H twardość ołówka Transmisja światła: ≥85% Napięcie robocze: 2,8 V – 3,3 V (I/O), 1,8 V (logika)

Parametry elektryczne

Sterownik TFT IC: Himax HX8399C Zasilanie logiczne (IOVCC): 1,65 V – 3,3 V (typ. 1,8 V) Analogowe dodatnie (VSP): 4,8 V – 6,0 V Analogowe ujemne (VSN): -6,0 V – -4,8 V Napięcie zasilania podświetlenia: 28 V – 32 V Prąd podświetlenia: 60 mA (typ. na ciąg)

Wymiary fizyczne

Wymiary modułu: 70,04 mm (szer.) × 128,29 mm (wys.) × 1,78 mm (gr.) Z panelem dotykowym: 75,80 mm (szer.) × 139,90 mm (wys.) × 3,49 mm (gr.) Waga: TBD (lekka konstrukcja)

Środowisko i niezawodność

Warunki pracy

Temperatura robocza: -20°C do +60°C Temperatura przechowywania: -30°C do +70°C Zakres wilgotności: 20% – 90% RH (bez kondensacji)

Testy niezawodności

Moduł przechodzi kompleksową walidację niezawodności, w tym 96-godzinne przechowywanie w wysokiej temperaturze (+70°C), 96-godzinne przechowywanie w niskiej temperaturze (-30°C), cykliczne zmiany temperatury pracy i testy szokowe termiczne (-20°C ↔ +60°C, 10 cykli). Wszystkie testy potwierdzają brak defektów funkcjonalnych, brak wycieku ciekłych kryształów i utrzymanie wydajności optycznej w warunkach obciążenia.

Konfiguracja pinów interfejsu

40-pinowe złącze FPC zapewnia kompleksową integrację systemu:

• Szyny zasilające: GND, IOVCC (1,8 V), zasilanie analogowe VSP/VSN, CTP_VCC (2,8-3,3 V) • MIPI DSI: 4 pary linii danych (D0±, D1±, D2±, D3±) plus para zegarowa (CLK±) • Interfejs dotykowy: CTP_SDA, CTP_SCL, CTP_INT, CTP_RST • Sygnały sterujące: RESET, TE (efekt rozrywania), PWM (ściemnianie podświetlenia) • Podświetlenie: połączenia anodowe i katodowe LEDA/LEDK

Wszystkie szybkie pary różnicowe obsługują stan niskiego poboru mocy LP-11 dla energooszczędnej pracy.

Sekwencja zasilania i czasowanie

Sterownik HX8399C wymaga określonej sekwencji włączania zasilania: VDD1/HS_VCC musi się ustabilizować przed aktywacją VSP/VSN, z minimalnymi opóźnieniami 1 ms między etapami. Reset sprzętowy (RESX) musi pozostać niski przez ≥10 μs po ustabilizowaniu zasilania, a pełna inicjalizacja wymaga 120 ms przed poleceniami włączenia wyświetlacza.

Sekwencja wyłączania odwraca tę kolejność, zapewniając zakończenie pakietów wideo MIPI przed odłączeniem zasilania, aby zapobiec retencji obrazu i uszkodzeniu sterownika.

Aplikacje

• Przemysłowe panele HMI i terminale ręczne • Medyczne wyświetlacze diagnostyczne i sprzęt przenośny • Interfejsy sterowania inteligentnym domem • Systemy informacyjno-rozrywkowe w motoryzacji • Wysokiej klasy elektronika użytkowa i urządzenia do gier • Przyrządy pomiarowe i testowe

Zapewnienie jakości

Wyprodukowano zgodnie z procesami certyfikowanymi przez ISO ze 100% kontrolą krytycznych defektów, w tym brakujących segmentów, zwarć i jednorodności optycznej. Warunki inspekcji są zgodne ze standardowymi protokołami: oświetlenie 1000±200 luksów, odległość oglądania 30 cm, kąt obserwacji 45°±10°.

Konstrukcja zgodna z RoHS zapewnia odpowiedzialność za środowisko dzięki zastosowaniu materiałów bezołowiowych.

Opakowanie i logistyka

Indywidualne opakowanie w worek bąbelkowy antystatyczny z pakowaniem po 5 sztuk, ochrona w kontenerze z pianki amortyzującej wstrząsy i wzmocnione zamknięcie kartonu. Dostępne niestandardowe etykietowanie i konfiguracje opakowań dla zamówień hurtowych.

Wsparcie i dokumentacja

Kompletna dokumentacja techniczna, w tym sekwencje kodu inicjalizacyjnego, schematy czasowe i noty aplikacyjne dostępne na życzenie. Wsparcie inżynieryjne zapewnione dla konsultacji integracyjnych i niestandardowego rozwoju oprogramowania układowego.
