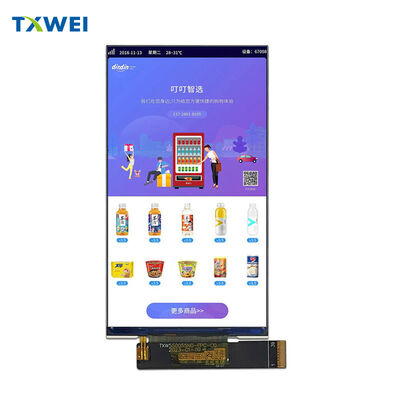

5,5-calowy ekran TFT LCD 1080*1920ips w wysokiej rozdzielczości, ekran pionowy z wtyczką MIPI, może być dopasowany do wyświetlacza urządzenia ręcznego TP

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

5,5-calowy ekran TFT LCD 1080*1920ips w wysokiej rozdzielczości, ekran pionowy z wtyczką MIPI, może być dopasowany do wyświetlacza urządzenia ręcznego TP

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW550055N0

Dokument

Obszar aktywny:

68,04(wys.) * 120,96(pion.)

Prąd podświetlenia:

Stopnie lumenów:

520 cd/m²

Temperatura przechowywania:

-30+80℃

Liczba pinów Lcm:

39Pin

Proces laminowania:

Całą godzinę

Liczba pikseli:

1080*1920

Rozmiar zarysu mechanicznego (szer.*wys.*t):

70,04*128,29*1,68

Podkreślić:

50 5-calowy ekran TFT LCD

Wyświetlacz IPS o wysokiej rozdzielczości 1080x1920

Opis produktu

TXW550055N0

5,46-calowy moduł wyświetlacza LCD IPS Full HD

◆ ◆ ◆ PRZEGLĄD PRODUKTU ◆ ◆ ◆

Najwyższej klasy 5,46-calowy wyświetlacz TFT LCD zapewniający oszałamiającą rozdzielczość Full HD dzięki zaawansowanej technologii IPS, przeznaczony do zastosowań wymagających wyjątkowej wydajności wizualnej i szerokiej elastyczności oglądania.

1080 × 1920 pikseli. 16,7 miliona kolorów. Tryb normalnie czarny.

Wyprodukowany przez Shenzhen Tianxianwei Technology z układem sterującym Himax HX8399-C i szybkim interfejsem MIPI DSI 4-pasmowym.

▌▌▌ SPECYFIKACJE WYŚWIETLACZA ▌▌▌

Obszar aktywny i rozdzielczość

Aktywny obszar wyświetlania mierzy 68,04 mm × 120,96 mm z 1080 × RGB × 1920 konfiguracją pikseli w układzie pasków RGB. Kwadratowy rozstaw pikseli 63 μm × 63 μm zapewnia jednolitą jakość obrazu bez zniekształceń geometrycznych.

Technologia IPS

Wsparcie kierunku oglądania All O'Clock

 zapewnia spójne kolory i kontrast pod każdym kątem. Brak przesunięć kolorów. Bez kompromisów.

Wydajność kolorów16,7 miliona kolorów wybieranych programowo. Normalnie czarny

tryb dla głębokiej czerni i doskonałego kontrastu.

════════════════════════════════════════

INTERFEJS I ŁĄCZNOŚĆ

Nowoczesna architektura MIPI DSI 4-pasmowa

Szybkie sygnalizowanie różnicowe przez 39-pinowe złącze FPC umożliwia niezawodną transmisję wideo ze zredukowanym EMI i uproszczoną integracją PCB w porównaniu do starszych interfejsów równoległych.

ZasilanieZasilanie logiki IOVCC przy 1,8V (tolerancja 1,65V ~ 3,3V). Sterowniki analogowe zasilane przez VSP/VSN przy ±4,8V ~ ±6,0V. Sterowniki bramki generują -20°C i VGL (-7V)

 wewnętrznie do przełączania TFT.

Pary różnicowe

Linia zegarowa (CLKP/CLKN) plus cztery linie danych (D0-D3) obsługują strumienie pikseli. Sygnał TE zapobiega rozrywaniu obrazu. Wyjście PWM umożliwia sterowanie zewnętrznym sterownikiem LED.● ● ● SYSTEM PODŚWIETLENIA

 ● ● ●

Macierz LED z podświetleniem krawędziowym z 14 wysokowydajnymi białymi diodami LED

Zaawansowane podświetlenie krawędziowe zapewnia równomierne oświetlenie przy minimalnej grubości.

Parametry elektryczneNapięcie przewodzenia 19,6V ~ 22,4V. Typowy prąd 40 mA

 na strunę.

Wyjście optyczne520 cd/m²

 typowa jasność z panelem LCD.

Niezawodność30 000 godzin

żywotność diody LED do 50% jasności przy prądzie 20 mA.★ ★ ★ OCENY ŚRODOWISKOWE

 ★ ★ ★

Zakres pracyTemperatura pracy od -20°C do +70°C. 20% ~ 90% RH tolerancja wilgotności.

Warunki przechowywania

Rozszerzony zakres przechowywania od -30°C do +80°C.╔══════════════════════════════════════╗

WALIDACJA NIEZAWODNOŚCI

╚══════════════════════════════════════╝

Kompleksowe testy naprężeń środowiskowych

Przechowywanie w wysokiej temperaturze przy

+80°C przez 96 godzin. Przechowywanie w niskiej temperaturze przy -30°C przez 96 godzin. Ekstremalne temperatury pracy zweryfikowane przy +70°C i -20°C przez 96 godzin każda. Przechowywanie w wysokiej temperaturze/wilgotności przy 50°C × 90%RH przez 96 godzin. Cykle szoku termicznego -20°C ↔ +60°C przez 10 cykli.Akceptowane zerowe wady

Brak brakujących segmentów. Brak zwarć. Brak wycieku ciekłych kryształów. Brak pęcherzyków. Brak awarii uszczelnienia.

◈

WYDAJNOŚĆ OPTYCZNA ◈Kontrast i czas reakcji

Minimum 700:1

 współczynnik kontrastu. 1000:1 typowo. Czas reakcji 35 ms typowo, 45 ms maksymalnie.Swoboda oglądania

Typowe kąty widzenia

80° we wszystkich kierunkach (góra, dół, lewo, prawo) przy zachowaniu CR ≥ 10.

Gama kolorów

60% ~ 70% pokrycia NTSC dla żywej reprodukcji kolorów.
