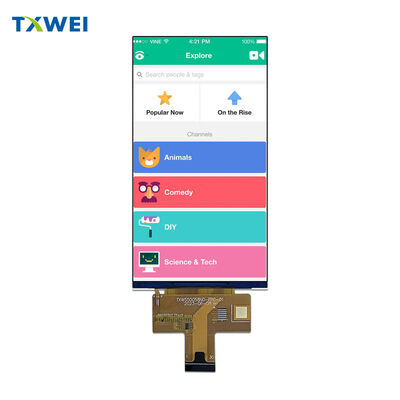

Nowy, oryginalny 5,5-calowy wyświetlacz TFT 720×1280 ekran pionowy o wysokiej rozdzielczości 25-pinowy ekran LCD z interfejsem MIPI

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

Nowy, oryginalny 5,5-calowy wyświetlacz TFT 720×1280 ekran pionowy o wysokiej rozdzielczości 25-pinowy ekran LCD z interfejsem MIPI

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW550058N0

Dokument

Obszar aktywny:

68,04(wys.) * 120,96(pion.)

Temperatura robocza:

-20+70

Typ LCD:

Normalnie czarny

Element napędowy:

Aktywna matryca TFT

Liczba pikseli:

720*3RGB(wys.)X1280(pion.)

Rozstaw pikseli (szer.*wys.):

0.00945 ((H) *0.0945 ((V)

Stopnie lumenów:

300cd/m²

Układ pikseli:

Pasek RGB

Podkreślić:

5 5-calowy ekran LCD TFT z interfejsem MIPI

Pionowy ekran LCD o wysokiej rozdzielczości 720×1280

Opis produktu

TXW550058N0

5,5-calowy moduł wyświetlacza HD IPS LCD

◆ ◆ ◆ PRZEGLĄD PRODUKTU ◆ ◆ ◆

Wysokowydajny 5,5-calowy wyświetlacz TFT LCD o rozdzielczości HD i zaawansowanej technologii IPS, zaprojektowany do zastosowań wymagających niezawodnej wydajności wizualnej z szeroką elastycznością oglądania i nowoczesnym interfejsem MIPI.

720 × 1280 pikseli. 16,7 miliona kolorów. Tryb normalnie czarny.

Wyprodukowany przez Shenzhen Tianxianwei Technology z układem sterującym ILI9881C i 4-liniowym szybkim interfejsem różnicowym MIPI DSI.

▌▌▌ SPECYFIKACJE WYŚWIETLACZA ▌▌▌

Obszar aktywny i konfiguracja pikseli

Aktywny obszar wyświetlania mierzy 68,04 mm × 120,96 mm z 720 × RGB × 1280 ułożeniem pikseli w konfiguracji pasków RGB. Kwadratowy rozstaw pikseli 0,0945 mm × 0,0945 mm zapewnia dokładność geometryczną i jednolite odwzorowanie obrazu na całej powierzchni oglądania.

Zalety technologii IPS

Wsparcie dla oglądania pod każdym kątem eliminuje przesunięcia kolorów i utratę kontrastu pod każdym kątem widzenia. 360° swobody oglądania.

Głębia kolorów

16,7 miliona kolorów z możliwością wyboru przez oprogramowanie zapewnia bogate, żywe obrazy dla wymagających zastosowań.

════════════════════════════════════════

INTERFEJS I ŁĄCZNOŚĆ

Nowoczesna architektura MIPI DSI z 4 liniami

Szybkie sygnalizowanie różnicowe za pośrednictwem 30-pinowego złącza FPC umożliwia niezawodną transmisję wideo przy zmniejszonych zakłóceniach elektromagnetycznych i uproszczonej integracji systemu w porównaniu do starszych rozwiązań RGB równoległych.

Kompleksowa konfiguracja pinów

Cztery pary linii danych (D0±, D1±, D2±, D3±) obsługują strumienie pikseli z wbudowanym zegarem. Dedykowana para linii zegarowych (CLKP/CLKN) synchronizuje transfer danych. Wiele punktów masy zapewnia integralność sygnału.

Szyny zasilania

IOVCC przy 1,8V dla interfejsu logicznego. VDD przy 3,3V dla sterownika LCD. Dostępne zewnętrzne piny VSP/VSN do generowania zasilania analogowego. Dedykowane zaciski LEDA/LEDK do podłączenia podświetlenia.

Obsługa panelu dotykowego

Zintegrowane udogodnienia interfejsu dotykowego obejmują CTP_SDA i CTP_SCL do komunikacji I²C, CTP_INT do sygnalizacji przerwań, CTP_RST do resetowania kontrolera i CTP_VCC do zasilania dotykowego o napięciu 2,8V ~ 3,3V.

● ● ● SYSTEM PODŚWIETLENIA ● ● ●

Układ podświetlenia LED krawędziowego

Wydajna konfiguracja podświetlenia krawędziowego z wieloma białymi diodami LED zapewnia jednolite rozłożenie jasności.

Parametry elektryczne

Zakres napięcia przewodzenia 20V ~ 23V. Prąd roboczy 40 mA typowo na string.

Wydajność optyczna

300 cd/m² minimalna jasność z 80% typową jednorodnością na obszarze aktywnym.

Wydłużona żywotność

30 000 godzin żywotności operacyjnej diod LED do 50% jasności przy znamionowych warunkach prądowych.

★ ★ ★ OCENY ŚRODOWISKOWE ★ ★ ★

Warunki pracy

Zakres temperatur pracy od -20°C do +70°C. Tolerancja wilgotności 20% ~ 90% RH

 bez kondensacji.

Możliwość przechowywaniaZakres temperatur przechowywania od

-30°C do +80°C

utrzymuje integralność produktu podczas transportu i magazynowania.

╔══════════════════════════════════════╗

ZAPEWNIENIE NIEZAWODNOŚCI

╚══════════════════════════════════════╝Rygorystyczne walidacje naprężeń środowiskowychTesty przechowywania w wysokiej temperaturze przy +80°C przez 96 godzin. Walidacja przechowywania w niskiej temperaturze przy -30°C przez 96 godzin. Ekstremalne temperatury pracy potwierdzone przy +70°C i -20°C przez 96 godzin każda. Narażenie na wysoką temperaturę i wilgotność przy 60°C × 90%RH przez 96 godzin. Cykle szoku termicznego między

-20°C a +70°C

 przez 10 pełnych cykli z 30-minutowymi okresami stabilizacji.

Kryteria akceptacji zerowej liczby defektówNiedopuszczalne są żadne awarie funkcjonalne, w tym brakujące segmenty, zwarcia elektryczne ani pogorszenie klarowności wyświetlacza. Bezwzględny zakaz wycieku ciekłych kryształów w żadnych warunkach testowych. Niedopuszczalne jest tworzenie się pęcherzyków w niskiej temperaturze, luzowanie uszczelnień końcowych ani efekt tęczy na ramce.◈

SEKWENCJA CZASOWA I ZASILANIA

◈

Krytyczne wymagania dotyczące inicjalizacji

Prawidłowa sekwencja włączania zasilania zapewnia niezawodną inicjalizację układu sterującego i zapobiega potencjalnemu uszkodzeniu wewnętrznych generatorów napięcia. Zasilanie VDDI i VCI musi się ustabilizować przed zwolnieniem resetu RESX. Linie MIPI przechodzą w stan niskiego poboru mocy LP-11 podczas okresu resetu.5 μsMinimalny czas trwania impulsu RESX 10 μs dla prawidłowego rozpoznania resetu. Czas anulowania resetu 5 ms typowo dla ładowania rejestrów z EEPROM. Wydłużony czas

120 ms

 maksymalnie wymagany, gdy reset jest stosowany podczas trybu Sleep Out, dla pełnej sekwencji wygaszania.Ochrona przed impulsamiImpulsy resetowania krótsze niż 5 μs są automatycznie odrzucane. Impulsy dłuższe niż 10 μs są akceptowane bezwarunkowo. Region przejściowy między

5 μs a 10 μs inicjuje sekwencję resetu z gwarantowanym rozpoznaniem.▂▂▂▂▂

WYDAJNOŚĆ OPTYCZNA

 ▂▂▂▂▂

Definicja współczynnika kontrastu

CR = L₆₃ / L₀

Gdzie L₆₃ reprezentuje luminancję na poziomie szarości 63, a L₀ reprezentuje luminancję na poziomie szarości 0.

Charakterystyka czasu reakcji

Czas narastania (Tₒₙ) mierzy przejście od 10% do 90% odpowiedzi optycznej. Czas opadania (Tₒff) mierzy przejście od 90% do 10% odpowiedzi optycznej.

Pomiar kąta widzeniaStandardowy układ współrzędnych definiuje kierunek 12 godzin jako punkt odniesienia. Osie X+ i X- reprezentują poziome kąty widzenia. Osie Y+ i Y- reprezentują pionowe kąty widzenia, z kierunkiem 6 godzin pod kątem 90°.◐

WYMIARY FIZYCZNE

 ◐Kompaktowy profil modułuOgólne wymiary

70,34 mm × 128,10 mm × 1,62 mm

 (szerokość × wysokość × grubość) umożliwiają integrację w aplikacjach o ograniczonej przestrzeni.
