50,5-calowy wyświetlacz IPS w pełnym zakresie widzenia MIPI ekran LCD 720*1280 ekran wyświetlacza LCD

produkty

Moduł LCD 10 cali

Skontaktuj się z nami

Skontaktuj się teraz

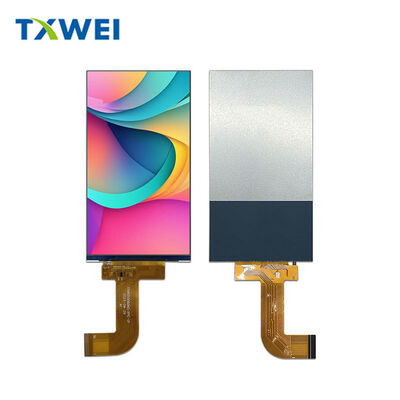

50,5-calowy wyświetlacz IPS w pełnym zakresie widzenia MIPI ekran LCD 720*1280 ekran wyświetlacza LCD

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW550060N0

Dokument

Interfejs LCM:

Interfejs MIPI

Liczba pinów Lcm:

30pin

Napięcie podświetlenia:

Temperatura przechowywania:

-30+80℃

Stopnie lumenów:

1000cd/m²

Liczba pikseli:

720*1280

Element napędowy:

Aktywna matryca TFT

Rozstaw pikseli (szer.*wys.):

0.00945 ((H) *0.0945 ((V)

Podkreślić:

50 5-calowy ekran IPS MIPI LCD

Moduł wyświetlacza LCD 720X1280 TFT

Opis produktu

TXW550060N0

5,5-calowy przemysłowy moduł wyświetlacza IPS

Precyzyjna optyka. Przemysłowa wytrzymałość. Czysta integracja.

Wydajność wizualna

720 × RGB × 1280 rozdzielczość natywna. 294 PPI gęstość pikseli. Każdy element renderowany z ostrością — od drobnego tekstu po złożone przebiegi.

Technologia IPS zapewnia pełną swobodę kąta widzenia. Brak odwrócenia kolorów pod kątem. Brak degradacji kontrastu przy patrzeniu z dołu lub z boku. Panel działa identycznie, niezależnie od tego, czy jest zamontowany poziomo w instrumencie biurkowym, czy pionowo w skanerze ręcznym.

16,7 miliona kolorów wybieranych za pomocą kalibracji programowej. Płynne przejścia tonalne. Dokładne odcienie skóry w obrazowaniu medycznym. Precyzyjne kodowanie kolorów w przemysłowych zastosowaniach HMI.

Obszar aktywny: 68,04 mm × 120,96 mm
Geometria pikseli: pasek RGB, rastr 0,0945 mm × 0,0945 mm
Tryb wyświetlania: Normalnie czarny — głęboka czerń, wysoki kontrast

Wytrzymałość środowiskowa

Wyświetlacze przemysłowe nie pracują w klimatyzowanych biurach. Ten jest stworzony do rzeczywistości.

Temperatura pracy: -20°C do +60°C
Chłodnie magazynowe w centrach logistycznych. Deski rozdzielcze pojazdów w pustynnym upale. Moduł utrzymuje pełne specyfikacje optyczne i elektryczne w całym zakresie.

Temperatura przechowywania: -30°C do +80°C
Długoterminowe magazynowanie. Transport przez ekstremalne klimaty. Przetrwanie bez zasilania bez delaminacji, degradacji uszczelnień lub uszkodzenia ciekłych kryształów.

Odporność na wilgoć: Do 90% RH
Instalacje przybrzeżne. Zakłady przetwórstwa spożywczego. Komory urządzeń czyszczone parą. Elektronika wewnętrzna pozostaje chroniona.

Interfejs sygnałowy: MIPI DSI

Nowoczesne systemy wbudowane wymagają szybkości i prostoty. Interfejs 4-pasmowy MIPI DSI zapewnia oba te elementy.

Pary danych różnicowych: D0N/D0P do D3N/D3P — cztery niezależne szybkie linie do transmisji pakietów danych pikselowych
Zegar różnicowy: CLKN/CLKP — dedykowany wzorzec czasowy
Sygnały sterujące: RST (reset sprzętowy, aktywny niski), TE (synchronizacja klatek efektu rozrywania), LCD_ID (identyfikacja modułu)

Szyny zasilania:
— VDD_3.3V dla rdzenia logicznego
— IOV_1.8V dla wejść/wyjść interfejsu
— Płaszczyzny GND dla czystych ścieżek powrotnych

Łącznie trzydzieści pinów. Kompaktowe złącze FPC. Prosty układ PCB. Zmniejszone zakłócenia elektromagnetyczne w porównaniu do alternatyw z równoległym RGB. Krótsze długości ścieżek. Prostsze wymagania dotyczące ekranowania.

System oświetlenia

 podświetlenie LED krawędziowe wykorzystuje 15 białych emiterów połączonych szeregowo.

Charakterystyka elektryczna:
— Napięcie przewodzenia: 16,8 V do 18,6 V
— Prąd typowy: 100 mA
— Zasilanie: LED A (anoda) × 4 piny, LED K (katoda) × 4 piny

Wyjście optyczne:
— Typowa jasność: 1050 cd/m² z układem LCD
— Jednorodność: Stała w obszarze aktywnym, brak przyciemnienia krawędzi lub spadku jasności w rogach

Długowieczność:
— Żywotność znamionowa 20 000 godzin do 50% początkowej jasności (przy 20 mA na diodę LED)
— Lata ciągłej pracy w zastosowaniach przemysłowych zawsze włączonych
— Zredukowane cykle konserwacji. Niższy całkowity koszt posiadania.

Konstrukcja mechaniczna

Wymiary modułu: 70,34 mm × 128,10 mm × 1,62 mm

 grubość 1,62 mm obejmuje wszystkie warstwy optyczne, układ sterownika i zespół podświetlenia. Brak zewnętrznych płytek sterowników. Brak oddzielnych modułów inwerterów. Wszystko zintegrowane w jednej cienkiej warstwie.

Taśma FPC wystaje z krawędzi wyświetlacza, umożliwiając elastyczną integrację mechaniczną. Poprowadź przez zawiasy. Zegnij wokół wewnętrznych komponentów. Przełóż przez wąskie otwory obudowy. Konstrukcja mechaniczna dostosowuje się do ograniczeń projektowych Twojego przemysłu, a nie odwrotnie.

Uwagi dotyczące montażu:
— Obszary nieaktywne na obrzeżach do mocowania klejem lub ramką
— Obwód zgodny z uszczelnieniem dla obudów o stopniu ochrony IP
— Punkty połączenia uziemienia dla zgodności z EMI

Architektura sterownika: ILI9881C

 jednouchipowy sterownik ILI9881C integruje wszystkie funkcje sterowania wyświetlaczem.

Sterownik źródła: 720 kanałów — jeden na kolumnę subpikseli RGB
Sterownik bramki: 1280 kanałów — jeden na linię skanowania poziomego
Konwerter DC-DC: Generowanie na chipie napięć AVDD, AVEE i innych wewnętrznych napięć polaryzacji z pojedynczego wejścia 3,3 V
Korekcja gamma: 64-stopniowa programowalna na kanał koloru
Zarządzanie energią: Tryb uśpienia, głęboki tryb czuwania i stany aktywne z przejściami wybudzenia poniżej milisekundy

Przechowywanie konfiguracji: Wewnętrzna pamięć EEPROM przechowuje kalibrację fabryczną, ustawienia VCOM i domyślne wartości po włączeniu zasilania. Brak zewnętrznej konfiguracji po początkowej integracji.

Czasowanie i sterowanie

Sekwencja resetowania:
— Minimalna szerokość impulsu: 10 mikrosekund
— Czas anulowania resetowania: 5 milisekund (standardowe wybudzenie), 120 milisekund (pełne ponowne ładowanie rejestrów z EEPROM)
— Obowiązkowe opóźnienie 5 milisekund przed pierwszym poleceniem po zwolnieniu resetowania

Sekwencjonowanie zasilania:
— VDDI (napięcie I/O) stabilne przed VCI (rdzeń analogowy)
— Obie szyny stabilne przed odznaczeniem RESX
— Stan LP-11 na liniach MIPI podczas włączania zasilania
— Opóźnienie >1 milisekundy przed wejściem MIPI w tryb szybkiej transmisji

Wyjście efektu rozrywania:
— Pin TE zapewnia synchronizację granic klatek
— Eliminuje wizualne rozrywanie w scenariuszach aktualizacji częściowej
— Niezbędne dla wizjera kamery i aplikacji oscyloskopu w czasie rzeczywistym

Weryfikacja niezawodności

Każda partia produkcyjna przechodzi testy obciążeniowe środowiskowe.

Przechowywanie w wysokiej temperaturze: 96 godzin w +80°C — potwierdza integralność uszczelnienia, przyczepność polaryzatora i stabilność materiału
Przechowywanie w niskiej temperaturze: 96 godzin w -30°C — potwierdza zdolność do zimnego startu i odporność na szok termiczny
Praca w wysokiej temperaturze: 96 godzin w +60°C pod napięciem — testuje układ sterownika, podświetlenie i połączenia elektryczne pod obciążeniem termicznym
Praca w niskiej temperaturze: 96 godzin w -20°C pod napięciem — weryfikuje płynność ciekłych kryształów i czas reakcji przy ekstremalnych lepkościach
Przechowywanie w wilgotności: 96 godzin w 60°C / 90% wilgotności względnej — testuje odporność na wnikanie wilgoci i odporność na korozję
Cykle szoku termicznego: 10 pełnych cykli, od -30°C do +80°C, z 30-minutowymi przytrzymaniami — przyspiesza naprężenia życiowe na interfejsach materiałów niejednorodnych

Kryteria akceptacji:
— Zero awarii funkcjonalnych
— Brak brakujących segmentów, zwarć pikseli lub anomalii wyświetlania
— Brak wycieku ciekłych kryształów
— Brak tworzenia się pęcherzyków w niskiej temperaturze
— Brak luzowania uszczelnienia końcowego lub efektów tęczy na ramce

Zgodność i materiały

Zgodność z dyrektywą RoHS — wszystkie materiały i procesy bezołowiowe
Opcje bezhalogenowe dostępne na życzenie
Ujawnienie substancji REACH dostarczane do dokumentacji regulacyjnej
Raportowanie minerałów konfliktowych wspierane dla przejrzystości łańcucha dostaw

Wsparcie integracji

Dostępność próbek: Próbki inżynieryjne zazwyczaj wysyłane w ciągu 5 dni roboczych
Zestaw ewaluacyjny: Opcjonalna płytka sterownika z mostkiem HDMI-na-MIPI do szybkiego prototypowania
Próbki mechaniczne: Jednostki niefunkcjonalne do dopasowania i rozwoju przyrządów
Dokumentacja techniczna: Pełna karta katalogowa, przykłady kodu inicjalizującego, raporty z pomiarów optycznych

Wsparcie inżynierii aplikacyjnej: Bezpośredni dostęp do specjalistów od wyświetlaczy w celu optymalizacji czasowania, niestandardowych krzywych gamma i konsultacji w zakresie integracji mechanicznej.

Znaków:

produkty

MOQ:	Pertraktować
Cena £:	negotiate
Standardowe Opakowanie:	Karton
Okres dostawy:	16
Metoda płatności:	L/C TT D/P
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

TXWEI

Orzecznictwo

CE ROHS FCC

Numer modelu

TXW550060N0

Dokument

TXW550060N0 _SPEC.pdf

Interfejs LCM:

Interfejs MIPI

Liczba pinów Lcm:

30pin

Napięcie podświetlenia:

18v

Temperatura przechowywania:

-30+80℃

Stopnie lumenów:

1000cd/m²

Liczba pikseli:

720*1280

Element napędowy:

Aktywna matryca TFT

Rozstaw pikseli (szer.*wys.):

0.00945 ((H) *0.0945 ((V)

Minimalne zamówienie:

Pertraktować

Cena:

negotiate

Szczegóły pakowania:

Karton

Czas dostawy:

Zasady płatności:

L/C TT D/P

Możliwość Supply:

10000szt

Podkreślić

50 5-calowy ekran IPS MIPI LCD

Moduł wyświetlacza LCD 720X1280 TFT

Opis produktu

TXW550060N0

5,5-calowy przemysłowy moduł wyświetlacza IPS

Precyzyjna optyka. Przemysłowa wytrzymałość. Czysta integracja.

Wydajność wizualna

720 × RGB × 1280 rozdzielczość natywna. 294 PPI gęstość pikseli. Każdy element renderowany z ostrością — od drobnego tekstu po złożone przebiegi.

Technologia IPS zapewnia pełną swobodę kąta widzenia. Brak odwrócenia kolorów pod kątem. Brak degradacji kontrastu przy patrzeniu z dołu lub z boku. Panel działa identycznie, niezależnie od tego, czy jest zamontowany poziomo w instrumencie biurkowym, czy pionowo w skanerze ręcznym.

16,7 miliona kolorów wybieranych za pomocą kalibracji programowej. Płynne przejścia tonalne. Dokładne odcienie skóry w obrazowaniu medycznym. Precyzyjne kodowanie kolorów w przemysłowych zastosowaniach HMI.

Obszar aktywny: 68,04 mm × 120,96 mm
Geometria pikseli: pasek RGB, rastr 0,0945 mm × 0,0945 mm
Tryb wyświetlania: Normalnie czarny — głęboka czerń, wysoki kontrast

Wytrzymałość środowiskowa

Wyświetlacze przemysłowe nie pracują w klimatyzowanych biurach. Ten jest stworzony do rzeczywistości.

Temperatura pracy: -20°C do +60°C
Chłodnie magazynowe w centrach logistycznych. Deski rozdzielcze pojazdów w pustynnym upale. Moduł utrzymuje pełne specyfikacje optyczne i elektryczne w całym zakresie.

Temperatura przechowywania: -30°C do +80°C
Długoterminowe magazynowanie. Transport przez ekstremalne klimaty. Przetrwanie bez zasilania bez delaminacji, degradacji uszczelnień lub uszkodzenia ciekłych kryształów.

Odporność na wilgoć: Do 90% RH
Instalacje przybrzeżne. Zakłady przetwórstwa spożywczego. Komory urządzeń czyszczone parą. Elektronika wewnętrzna pozostaje chroniona.

Interfejs sygnałowy: MIPI DSI

Nowoczesne systemy wbudowane wymagają szybkości i prostoty. Interfejs 4-pasmowy MIPI DSI zapewnia oba te elementy.

Pary danych różnicowych: D0N/D0P do D3N/D3P — cztery niezależne szybkie linie do transmisji pakietów danych pikselowych
Zegar różnicowy: CLKN/CLKP — dedykowany wzorzec czasowy
Sygnały sterujące: RST (reset sprzętowy, aktywny niski), TE (synchronizacja klatek efektu rozrywania), LCD_ID (identyfikacja modułu)

Szyny zasilania:
— VDD_3.3V dla rdzenia logicznego
— IOV_1.8V dla wejść/wyjść interfejsu
— Płaszczyzny GND dla czystych ścieżek powrotnych

Łącznie trzydzieści pinów. Kompaktowe złącze FPC. Prosty układ PCB. Zmniejszone zakłócenia elektromagnetyczne w porównaniu do alternatyw z równoległym RGB. Krótsze długości ścieżek. Prostsze wymagania dotyczące ekranowania.

System oświetlenia

 podświetlenie LED krawędziowe wykorzystuje 15 białych emiterów połączonych szeregowo.

Charakterystyka elektryczna:
— Napięcie przewodzenia: 16,8 V do 18,6 V
— Prąd typowy: 100 mA
— Zasilanie: LED A (anoda) × 4 piny, LED K (katoda) × 4 piny

Wyjście optyczne:
— Typowa jasność: 1050 cd/m² z układem LCD
— Jednorodność: Stała w obszarze aktywnym, brak przyciemnienia krawędzi lub spadku jasności w rogach

Długowieczność:
— Żywotność znamionowa 20 000 godzin do 50% początkowej jasności (przy 20 mA na diodę LED)
— Lata ciągłej pracy w zastosowaniach przemysłowych zawsze włączonych
— Zredukowane cykle konserwacji. Niższy całkowity koszt posiadania.

Konstrukcja mechaniczna

Wymiary modułu: 70,34 mm × 128,10 mm × 1,62 mm

 grubość 1,62 mm obejmuje wszystkie warstwy optyczne, układ sterownika i zespół podświetlenia. Brak zewnętrznych płytek sterowników. Brak oddzielnych modułów inwerterów. Wszystko zintegrowane w jednej cienkiej warstwie.

Taśma FPC wystaje z krawędzi wyświetlacza, umożliwiając elastyczną integrację mechaniczną. Poprowadź przez zawiasy. Zegnij wokół wewnętrznych komponentów. Przełóż przez wąskie otwory obudowy. Konstrukcja mechaniczna dostosowuje się do ograniczeń projektowych Twojego przemysłu, a nie odwrotnie.

Uwagi dotyczące montażu:
— Obszary nieaktywne na obrzeżach do mocowania klejem lub ramką
— Obwód zgodny z uszczelnieniem dla obudów o stopniu ochrony IP
— Punkty połączenia uziemienia dla zgodności z EMI

Architektura sterownika: ILI9881C

 jednouchipowy sterownik ILI9881C integruje wszystkie funkcje sterowania wyświetlaczem.

Sterownik źródła: 720 kanałów — jeden na kolumnę subpikseli RGB
Sterownik bramki: 1280 kanałów — jeden na linię skanowania poziomego
Konwerter DC-DC: Generowanie na chipie napięć AVDD, AVEE i innych wewnętrznych napięć polaryzacji z pojedynczego wejścia 3,3 V
Korekcja gamma: 64-stopniowa programowalna na kanał koloru
Zarządzanie energią: Tryb uśpienia, głęboki tryb czuwania i stany aktywne z przejściami wybudzenia poniżej milisekundy

Przechowywanie konfiguracji: Wewnętrzna pamięć EEPROM przechowuje kalibrację fabryczną, ustawienia VCOM i domyślne wartości po włączeniu zasilania. Brak zewnętrznej konfiguracji po początkowej integracji.

Czasowanie i sterowanie

Sekwencja resetowania:
— Minimalna szerokość impulsu: 10 mikrosekund
— Czas anulowania resetowania: 5 milisekund (standardowe wybudzenie), 120 milisekund (pełne ponowne ładowanie rejestrów z EEPROM)
— Obowiązkowe opóźnienie 5 milisekund przed pierwszym poleceniem po zwolnieniu resetowania

Sekwencjonowanie zasilania:
— VDDI (napięcie I/O) stabilne przed VCI (rdzeń analogowy)
— Obie szyny stabilne przed odznaczeniem RESX
— Stan LP-11 na liniach MIPI podczas włączania zasilania
— Opóźnienie >1 milisekundy przed wejściem MIPI w tryb szybkiej transmisji

Wyjście efektu rozrywania:
— Pin TE zapewnia synchronizację granic klatek
— Eliminuje wizualne rozrywanie w scenariuszach aktualizacji częściowej
— Niezbędne dla wizjera kamery i aplikacji oscyloskopu w czasie rzeczywistym

Weryfikacja niezawodności

Każda partia produkcyjna przechodzi testy obciążeniowe środowiskowe.

Przechowywanie w wysokiej temperaturze: 96 godzin w +80°C — potwierdza integralność uszczelnienia, przyczepność polaryzatora i stabilność materiału
Przechowywanie w niskiej temperaturze: 96 godzin w -30°C — potwierdza zdolność do zimnego startu i odporność na szok termiczny
Praca w wysokiej temperaturze: 96 godzin w +60°C pod napięciem — testuje układ sterownika, podświetlenie i połączenia elektryczne pod obciążeniem termicznym
Praca w niskiej temperaturze: 96 godzin w -20°C pod napięciem — weryfikuje płynność ciekłych kryształów i czas reakcji przy ekstremalnych lepkościach
Przechowywanie w wilgotności: 96 godzin w 60°C / 90% wilgotności względnej — testuje odporność na wnikanie wilgoci i odporność na korozję
Cykle szoku termicznego: 10 pełnych cykli, od -30°C do +80°C, z 30-minutowymi przytrzymaniami — przyspiesza naprężenia życiowe na interfejsach materiałów niejednorodnych

Kryteria akceptacji:
— Zero awarii funkcjonalnych
— Brak brakujących segmentów, zwarć pikseli lub anomalii wyświetlania
— Brak wycieku ciekłych kryształów
— Brak tworzenia się pęcherzyków w niskiej temperaturze
— Brak luzowania uszczelnienia końcowego lub efektów tęczy na ramce

Zgodność i materiały

Zgodność z dyrektywą RoHS — wszystkie materiały i procesy bezołowiowe
Opcje bezhalogenowe dostępne na życzenie
Ujawnienie substancji REACH dostarczane do dokumentacji regulacyjnej
Raportowanie minerałów konfliktowych wspierane dla przejrzystości łańcucha dostaw

Wsparcie integracji

Dostępność próbek: Próbki inżynieryjne zazwyczaj wysyłane w ciągu 5 dni roboczych
Zestaw ewaluacyjny: Opcjonalna płytka sterownika z mostkiem HDMI-na-MIPI do szybkiego prototypowania
Próbki mechaniczne: Jednostki niefunkcjonalne do dopasowania i rozwoju przyrządów
Dokumentacja techniczna: Pełna karta katalogowa, przykłady kodu inicjalizującego, raporty z pomiarów optycznych

Wsparcie inżynierii aplikacyjnej: Bezpośredni dostęp do specjalistów od wyświetlaczy w celu optymalizacji czasowania, niestandardowych krzywych gamma i konsultacji w zakresie integracji mechanicznej.
