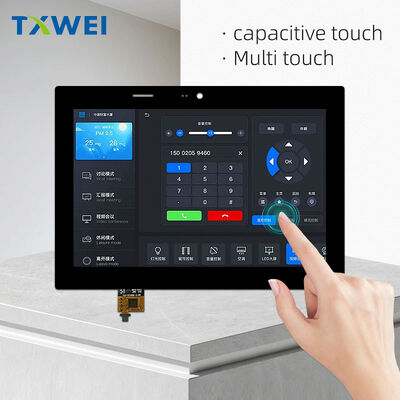

8-calowy pojemnościowy ekran dotykowy ekran LCD interfejs MIPI 1200 * 1920 wyświetlacz zabezpieczeń urządzenia moduł wyświetlacza sterowania światłem

MOQ:	1
Cena £:	Negocjowalne
Okres dostawy:	7-16 dni
Metoda płatności:	L/C, D/A, D/P, T/T
Wydajność dostaw:	10000szt

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

SHENZHEN

Nazwa handlowa

TXWEI

Orzecznictwo

CE FCC ROHS

Numer modelu

TXW800042B0-YLT

Dokument

Liczba pikseli:

1200*1920

Kierunek oglądania:

Wyświetl interfejs:

Pas MIPI 4

Jasność:

500 nitów

Obszar aktywny:

107.64 razy 172.22

Rozmiar konturu:

137,61*197,06*4,5mm

Temperatura robocza:

-10+60 ℃

Temperatura przechowywania:

-20+70 ℃

Liczba pinów:

31Pin

Dotknij technologii:

Interfejs dotykowy:

Dotknij IC:

GT1151QM

Podkreślić:

8-calowy

pojemnościowy ekran LCD dotykowy

Moduł wyświetlania bezpieczeństwa interfejsu MIPI

Opis produktu

TXW800042B0-YLT

8.0" WQXGA+ TFT LCD z zintegrowanym CTP

1200 × 1920 · 4-przewodniowy MIPI · 500cd/m2 · 2.80mm LCM · G+G pojemnościowy dotyk · Widok we wszystkich kierunkachFilozofia produktu

TXW800042B0-YLT stanowi fundamentalne przemyślenie tego, czym może być moduł wyświetlacza.i oświetlenie zaprojektowane jako jednolite spójne podmioty.

Moduł ten odnosi się do konkretnego napięcia projektowego w nowoczesnej przenośnej elektronice: konfliktu między rosnącą gęstością pikseli a malejącą grubością fizyczną.85 mm w całości z integracją dotykową, osiąga on wzór, który byłby niepraktyczny pięć lat temu, dostarczając jednocześnie 2,3 miliona indywidualnie adresowalnych pikseli na 8,0 cali diagonalnie zorientowanej na portret.

Architektura wyświetlacza

Matryca pikseli

Aktywna matryca wykorzystuje 1200 kolumn i 1920 rzędów tranzystorów z cienkim filmem, z których każdy kontroluje triadę podpixelów w pionowym pasku RGB.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.

Obszar aktywny 107,64 mm × 172,22 mm zajmuje współczynnik jakości 10:16.decyzja, która odzwierciedla planowane wdrożenie modułu w aplikacjach dokumentalnych, interfejsów przewijania i przyrządów w trybie portretowym, w których wysokość przekazuje hierarchię informacji.

Tryb optyczny

Zazwyczaj operacja czarnej transmisji zapewnia dwie różne zalety.powierzchnia pochłaniająca światło ️ funkcjonalnie filtr gęstości neutralnej ️ zmniejszający postrzegane zużycie energii w stanie jałowym i poprawiający kontrast w świetle otoczeniaPo drugie, zależne od napięcia obracanie warstwy ciekłych kryształów wytwarza reakcję gamma, która bardziej pasuje do ludzkiej percepcji jasności, niż alternatywy białe.szczególnie w krytycznym regionie cienia poniżej 20% napędu cyfrowego.

Cechy widzenia

Cała technologia widzenia O'Clock eliminuje asymetrię kierunkową, która ogranicza konwencjonalne projekty TFT.a drugi polaryzator                                                                                                                                                                                                                                                         Osiąga się to dzięki kontrolowanemu rozkładowi kąta przedprzykręcenia i wyrównaniu płynnych kryształów podwójnej lub wielowzbrojnej domeny, a nie prostemu układowi folii kompensacyjnej.

Praktyczne konsekwencje: urządzenie zamontowane w wspólnym środowisku widzenialub urządzenia do gier ręczne                                                                                                                                                                                                                                                       Nie ma odwrócenia koloru, przesunięcia gamma, ani załamania jasności w kątach krzywych.

Integracja dotykowa

Projekt konstrukcyjny

Pojemnościowy panel dotykowy wykorzystuje architekturę G+G (Glass + Glass): soczewka pokrywająca szkło Panda o średnicy 1,1 mm, warstwa łączenia optycznego SCA o średnicy 0,20 mm,Szkło czujnikowe o szerokości 55 mm z elektrodami ITO lub metalowymi sieciami wzorowanymi, a następnie drugą warstwę SCA o średnicy 0,20 mm laminującą powierzchnię wyświetlacza.

Konstrukcja ta nadaje pierwszeństwo trwałości i przejrzystości optycznej nad absolutną cienką.ciśnienie stylusaWarstwy SCA (Solid Clear Adhesive) eliminują szczeliny powietrza, które powodują odbicia Fresnela i błąd paralaksy w alternatywach połączonych uszczelnieniami.

Charakterystyka czujnika

Kontroler GT1151QM obsługuje pięciopunktowe jednoczesne śledzenie z trybami obsługi rękawicą i mokrą ręką.personel medyczny obsługuje urządzenia z rękawiczkami z lateksu lub nitrylu; pracownicy przemysłowi pracują z wilgotnymi lub zanieczyszczonymi rękami; użytkownicy na zewnątrz narażeni są na deszcz i kondensat.

Kontroler komunikuje się za pośrednictwem I2C na poziomach logicznych 1,8 V, z oddzielnym 2,8 V zasilania analogowego.zmniejszenie zużycia energii w systemie i poprawa opóźnienia dotykowego. Dedykowana linia resetu (CTP_RST) umożliwia odzyskanie sterownika bez pełnego ponownego uruchomienia systemu.

Integracja optyczna

Panel dotykowy zawiera czarny półprzezroczysty region filtracji IR o specyficznych właściwościach widmowych: 515% transmisji w 550 nm widzialnej długości fali, > 80% transmisji w 850 nm podczerwieni. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

Projektowanie interfejsu

Wdrożenie MIPI DSI

Interfejs MIPI DSI o 4 pasach stanowi celowe odstępstwo od standardowych równoległych RGB i LVDS.Każda pasma danych działa jako para całkowicie różniczkowa z parą zegarową CLKP/CLKNArchitektura ta zapewnia wrodzone odrzucenie hałasu w trybie wspólnym, umożliwiając niezawodną pracę w środowiskach elektromagnetycznie wrogich: w pobliżu nadajników komórkowych, przełączania źródeł zasilaniai napędów silnikowych.

Protokół seryjny zmniejsza liczbę pinów do 31 ′′ włącznie z zasilaniem, uziemieniem i podświetleniem w porównaniu do 40+ dla alternatywnych równoległych.prostsze sterowanie PCBW przypadku urządzeń przenośnych, w których każdy miligram i milimetr sześcienny wiąże się z kosztami projektowymi, oszczędności te nie są trywialne.

Organizacja pinów

31-pin FPC skupia funkcjonalnie powiązane sygnały z alternatywnymi powrotami na ziemię:

Piny 1 ̇3: LEDA (anodę podświetlenia, potrójnie redundantną)
Piny 5?? 8: LEDK (katodę światła tylnego, czterokrotny powrót)
Piny 11 ̇12: D2P/D2N (pas danych MIPI 2)
Piny 14 ̇15: D1P/D1N (pas danych MIPI 1)
Piny 17 ̇18: CLKP/CLKN (zegar MIPI)
Piny 20 ̇21: D0P/D0N (przewodnik danych MIPI 0)
Piny 2324: D3P/D3N (pas danych MIPI 3)

Wyroby naziemne na 9, 10, 13, 16, 19, 22, 25, 28 zapewniają ścieżki powrotne i osłony między parami różniczkowymi o dużej prędkości.26) pozycje rezerwowe dla przyszłego rozszerzenia interfejsu lub dostępu testowego.

Architektura mocy

Szynki napięciowe

Moduł wymaga trzech odrębnych obszarów dostaw:

IOVCC (1,65 V ∼ 3,3 V):Zasilanie logiczne I/O z szeroką kompatybilnością.

VDD (2,8 V ∼ 3,3 V):Wejście wnętrza konwertera prądu stałego i prądu stałego. Wewnętrzna pompa ładowania generuje wszystkie napięcia specyficzne dla TFT z tej pojedynczej szyny    VGH (~ 18 V, brama włączona), VGL (~ 8 V, brama wyłączona), VSP/VSN (referencja analogowa),i VCOM (powszechna elektroda).

CTP_VDD (2,8 V):Dedykowane zasilanie analogowe sterownika dotykowego, odizolowane od mocy wyświetlacza w celu zapobiegania przełączaniu sprzężenia hałasu do kanałów czuwania pojemnościowego.

Wymagania dotyczące sekwencjonowania

Układ sterowania HX8279D wprowadza ścisłe sekwencjonowanie zasilania w celu zapobiegania zamknięciu i zapewnienia niezawodnej inicjalizacji:

VDD wzrasta do progu operacyjnego
RESETB stwierdza niską dla minimalnego określonego czasu trwania
VGL generuje przed VGH (ochrona diody Schottky'ego między VGL a GND zapobiega aktywacji pasożytniczej SCR, gdy VDD i VSP uruchamiają się jednocześnie)
Rampy VGH po stabilizacji VGL
Interfejs MIPI wchodzi w tryb wysokiej prędkości, przyjmując kody inicjalizacyjne
GOA MUX i rejestry czasowe zapisane w ciągu 50 ms od uruchomienia resetu
Wyjście wyświetlacza umożliwia, prezentując pierwszy klatek z fabrycznym domyślnym gamma

Sekwencjonowanie wyłączenia odwraca ten kolejność, z STBYB stwierdzenie wywołuje kontrolowane wyłączenie.zmniejszenie złożoności zewnętrznego zarządzania energią.

System oświetlenia

Array LED

Dwadzieścia siedem białych diod LED w konfiguracji oświetlenia krawędzi zapewnia jednolite podświetlenie w całym obszarze aktywnym 107,64 mm × 172,22 mm.napięcie 6V z prądem typowym 225mA, dając 500 cd/m2 świetlności poprzez wyświetlacz i układ dotykowy.

Podejście oświetlenie krawędzi   LED umieszczone wzdłuż jednej lub kilku krawędzi paneli, z światłem kierowanym przez jamę odblaskową i wydobywanym przez folie dyfuzyjną     osiąga 2.80 mm grubości LCM, że bezpośrednie podświetlenie nie możeWymiana to absolutna jasność: 500 cd/m2 wystarczy do użytku w pomieszczeniach i umiarkowanym użytkowaniu na zewnątrz, ale wymaga poprawy czytelności w bezpośrednim świetle słonecznym.

Charakterystyka życia

Żywotność diody LED jest określona na poziomie 30 000 godzin przy 50% początkowej jasności, mierzonej przy 32 mA na diodę LED.Ten wskaźnik odzwierciedla degradację rzeczywistą, a nie katastrofalną awarię., zapewniając widoczną wskazówkę końca życia zamiast nagłej ciemności.

Specyfikacja ostrzega wyraźnie, że prąd roboczy powyżej 37mA na LED przyspiesza degradację.wdrożyć odpowiednie obecne przepisy, odpowiednie osłony ciepła, a być może najważniejsze, ustawialne przez użytkownika sterowanie jasnością, które domyślnie do umiarkowanych poziomów zamiast maksymalnej mocy.

Kwalifikacja środowiskowa

Sześć testów kwalifikacyjnych sprawdza odporność na działanie środowiska:

Przechowywanie w wysokiej temperaturze (+70°C, 96 godzin):Potwierdza stabilność materiału i integralność uszczelnienia pod obciążeniem termicznym bez pracy elektrycznej.lub degradacji wyświetlacza.

Przechowywanie w niskiej temperaturze (-20°C, 96 godzin):Zapewnia możliwość zimnego uruchamiania i elastyczność materiału. Standardowe wyświetlacze podlegają wzrostowi lepkości kryształów ciekłych i upadkowi czasu reakcji w tych temperaturach;ten moduł utrzymuje gotowość operacyjną.

Wykonanie pracy w wysokiej temperaturze (+60°C, 96 godzin):Wyświetlacz musi utrzymywać wszystkie parametry funkcjonalne bez ucieczki termicznej, zmiany koloru lub przedwczesnej degradacji diody LED.Wyciek kryształu ciekłego w warunkach obciążenia termicznego stanowi awaryjne uszkodzenie.

Praca w niskich temperaturach (-10°C, 96 godzin):Sprawdza skuteczność w czasie rzeczywistym w chłodnych środowiskach.Podobnie zakazane jest rozluźnianie zamku końcowego i efekty tęczy ramy.

Przechowywanie w wysokiej temperaturze/wilgotności (50°C, 90%RH, 96 godzin):Moduł musi utrzymywać integralność uszczelnienia i izolację elektryczną w tropikalnych lub niekontrolowanych środowiskach magazynowych.

Cykl wstrząsu cieplnego (10 cykli, od -10°C do +60°C, 30-minutowy pobyt):Wykrywa niezgodności współczynnika rozszerzenia termicznego między szkłem, metalem, polimerem i materiałami klejącymi.

Integracja mechaniczna

Wymiary modułu

LCM ma wymiary 114,60 mm × 184,10 mm × 2,80 mm. Dzięki integracji dotykowej całkowita grubość wzrasta do 4,85 mm ± 0,2 mm. Panel dotykowy przeszywa aktywny obszar wyświetlacza o około 0.4 mm na stronę 108Powierzchnia widoczna 0,44 mm × 173,02 mm w porównaniu z aktywną powierzchnią wyświetlacza 107,64 mm × 172,22 mm, która uwzględnia tolerancje laminacji i zapewnia pełne pokrycie dotykowe.

Właściwości szkła pokrywającego

1,1-milimetrowy obiektyw Panda zawiera:

powłoka AF (Anti-Fingerprint): oleofobowa obróbka powierzchni zmniejszająca widoczność plam i częstotliwość czyszczenia
Czarne drukowane krawędzie: ukrywanie linii klejących, śladów czujników i przerwy krawędzi z widoku użytkownika
Półprzezroczysty obszar IR: opisany w sekcji Integracja dotykowa
Folia ochronna: stosowana podczas produkcji, usuwana przez integratora przed końcowym montażem

Projektowanie FPC

Wyświetlacz FPC wychodzi z dolnej krawędzi o rozmiarze 0,50 mm, 31 pozycji, kompatybilny z złączem FH26-31S-0.3SHW(10) lub równoważnym.Dotyk FPC wychodzi oddzielnie z 8 pozycjami dla interfejsu I2CObie FPC zawierają folie osłonowe elektromagnetyczne na obu powierzchniach, aby zapobiec łączeniu sygnałów MIPI o dużej prędkości w pojemnościowe kanały czuwania dotykowego.

Stalowa tablica wzmocnienia (0,2 mm grubości) zapewnia mechaniczne wsparcie i uziemienie elektryczne w obszarze złącza.CTP FPC zawiera kartę do usuwania folii ochronnej ̇ mały szczegół, który zapobiega pozostałościom kleju i zanieczyszczeniu podczas montażu.

Wnioski

Urządzenia medyczne

Głębokość koloru 16,7M, stabilna kalibracja gamma z OTP i kompatybilny z rękawicą dotyk spełniają wymagania monitorów pacjentów, przenośnych ultradźwięków i przenośnych narzędzi diagnostycznych.Orientacja portretów pasuje do wyświetlania trendów oznak życiowych i wzdłużnego przeglądu danych pacjenta.

Przemysłowy interfejs człowiek-maszyna

Działanie w szerokiej temperaturze (od -10 do +60 °C), solidna odporność na EMI za pośrednictwem sygnalizacji różnicowej MIPI i twardość powierzchni 7H odpowiadają na rzeczywistość fabryczną.Wyświetlacz utrzymuje czytelność poprzez szkło ochronnego w warunkach wysokiego oświetlenia otoczenia.

Przenośne gry i rozrywka

Wysoka gęstość pikseli i szybki czas reakcji tworzą wciągające wrażenia.Oglądanie we wszystkich kierunkach obsługuje scenariusze wieloosobowe ze wspólnymi urządzeniami.

Wnętrza samochodowe

Oryginacja portretowa pasuje do wyświetlaczy informacji na centralnej konsoli i rozrywki na tylnych siedzeniach.Kompatybilność MIPI ułatwia integrację z nowoczesnymi procesorami infotainment.
