1 Przestrzeń problematyczna w szerokim formacie

Człowiek i geometria pikseli są nierozerwalnie związane.283 pikseli na cal(√(19202+12002)/8.0). Gęstość ta znajduje się znacznie powyżej progu, w którym operator z normalnym wzrokiem rozstrzyga dyskretną strukturę pikseli na typowych odległościach widzenia HMI wynoszących 30~70 cm,Tak więc wektorowe elementy interfejsu użytkownika i małe glify odwzorowują się bez widocznego aliasingu.

W sprawie16Wskaźnik :10(1.60) nie jest arbitralny. Blisko się zbliża do złotego stosunku (φ ≈ 1.618), a jego ekonomia powierzchni do obwodu faworyzuje gęstość,układy wielokolumnowe ̇ wykres trendów obok tabeli punktów odniesienia obok klastra kontrolnego ̇ określający oprogramowanie przemysłowe i medyczneTam, gdzie panel 4:3 zmusza do pionowego układania i przewijania, szerokie płótno pozwala na współistnienie informacji w przestrzeni, zmniejszając koszty nawigacji operatora.

2 Integralność sygnału: dlaczego serializacja LVDS wygrywa

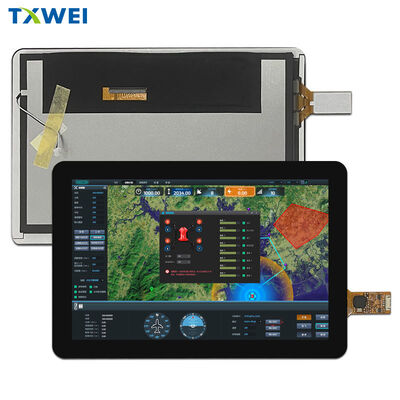

LVDS (TIA/EIA-644) przekształca szeroką pojedynczą szlakię pikseli w małą konstelację par różniczkowych o niskim zakręcie.7:1Mapy składają siedem pojedynczych bitów na jedną linię różniczkową, więc 24-bitowy autobus RGB z czasowym upadkiem z około 28 przewodników w pięć par tutaj zorganizowane jakogrupy kanałów nieparzystych/parzystych(ELV0-3 / OLV0-3 plus zegary).

Związek inżynieryjny. Kontrolowany tryb wspólny w pobliżu 1,2 V z różniczkowym huśtawkowaniem ≈350 mV daje szybkie krawędzie przejściowe przy stosunkowo niskiej mocy dynamicznej (P · C · V2 · f).Ścisle połączone pary anulują pola dalekiego pola, tłumiąc promieniowanie w trybie wspólnym; a skromny huśtawka utrzymuje diagram oka otwarty przez złącze i gięcie bez wyrównania odbiornika.Dla 8-calowego panelu przekraczających kilkadziesiąt centymetrów wewnętrznego pasma, że margines jest różnicą między solidnym projektem a intermitentnym.

3 W kierunku G+G Capacitive Sensing Architecture

Moduł przyjmujeszkło na szkle (G+G)konstrukcja: dyskretne szkło czujnika ITO laminowane pod oddzielnym szkłem pokrywającym, które oddziela podłoże czujnika od konstrukcyjnego przedniego szkła,umożliwiając optymalizację każdego czujnik dla geometrii elektrody i neutralności optycznej, pokrywa dla twardości i odporności na uderzenia.

Odczuwanie jestwzajemnie pojemneElektrody przekazujące są zasilane, podczas gdy elektrody odbierające mierzą ładunek połączony na każdym skrzyżowaniu; końcówka palca odprowadza część pola obrzeżnego,wytwarzanie zlokalizowanego ΔC, który sterownik rozstrzyga w środkowy.ILI2132front-end zgłasza standaryzowane pakiety cyfryzatora USB HID, więc host wylicza rodzimy urządzenie dotykowe bez dostosowania sterownika do indywidualnych potrzeb.

4 Stosunek optyczny: laminacja, AF/AG i wymiana jasności

Każde niezwiązane z powietrzem interfejs tworzy odbicie Fresnela około 4% na powierzchnię, plus wewnętrzną ścieżkę przewodnika światła, która rozprasza światło otoczenia.Optyczne łączenie stosu , czujnik do panelu za pośrednictwem OCA, usuwa te interfejsy, zwiększając efektywny kontrast w jasnym świetle, osłabiając wewnętrzne artefakty odbicia,i dodanie sztywności mechanicznej przeciwko wnikaniu wstrząsów i zanieczyszczeń.

Wówczas soczewka pokrywająca pełni dwie funkcje powierzchniowe:anty-odciski palców (AF)warstwę obniżającą energię powierzchniową w celu przeciwdziałania oleofobie, orazantybrzmień (AG)Oznacza to, że wzór osiąga≥ 85% przepuszczalnościa także≥ 6Htwardość przy zachowaniu przejrzystości optycznej.

5 Fotometria i fizyka całokształtu opadów

Agregaty podświetlenia tylnego oświetlone krawędziami36 białych diodWprowadzenie w ruch płyty przewodzącej światłem, dostarczanie1000 cd/m2typowy (maksymalnie 1200 cd/m2) z70% minimalnej jednolitościŚwiatłość głowicy jest wskaźnikiem operacyjnym dla systemów o wysokim poziomie otoczenia: zachowujeskuteczny współczynnik kontrastugdy odbicie dodatku otoczenia ściśnia ciemny koniec krzywej przenoszenia.

Oznaczona żywotność diody LED wynosi:20,000 godzin, zdefiniowany jako przedział do 50% początkowej jasności przy 55 mA/LED. Utrata światła przyspiesza z temperaturą połączenia, a pary prądu napędowego bezpośrednio do tej temperatury.Utrzymanie nominowanej żywotności wymaga zatem konstrukcji termicznej odpowiednie rozproszenie ciepła z tyłu i dbałość o wentylację pomieszczenia nie tylko zgodność z wymogami elektrycznymi.

6 Architektura elektryczna i sekwencjonowanie mocy

Moduł działa z3.3 VŚcieżka VDDIN, która zasila poziom prądu stałego/prądu stałego w modułach wytwarzający wewnętrzne źródła zasilania/bramki panela; podświetlenie jest oddzielnym ciągiem o wysokiej zgodności (V_F16.8 ≈ 19.2 V w I_F330 mA typowe / 390 mA maksymalnie, 36 diod LED)._Fwłącza się włączające i cieplne; PWM lub analogowe przyciemnianie rozszerza zakres użytecznej jasności bez przesunięcia chromatycznego.

7 Matryca kwalifikacji wiarygodności

Kryteria zatwierdzenia wykluczają nieprawidłowości funkcjonalne, brakujące lub skrócone segmenty, pogorszenie przejrzystości, stany niewyświetlane i wycieki płynnych kryształówa takżeIntegralność optyczna w całej otoczeniu.

8 Uwaga do inżynierii integracyjnej

9 Analiza porównawcza

10 Obszary zastosowań

Kioski samoobsługowe i terminale sprzedaży biletów · punkty sprzedaży detalicznej i interaktywny merchandising · przemysłowe panele sterowania i maszyny HMI · monitory medyczne i panele diagnostyczne przednie · w pojazdach, pojazdach elektrycznych,i terminali stacji ładowania · sygnalizacja cyfrowa i centra sterowania inteligentnymi budynkami.

11 Często zadawane pytania
